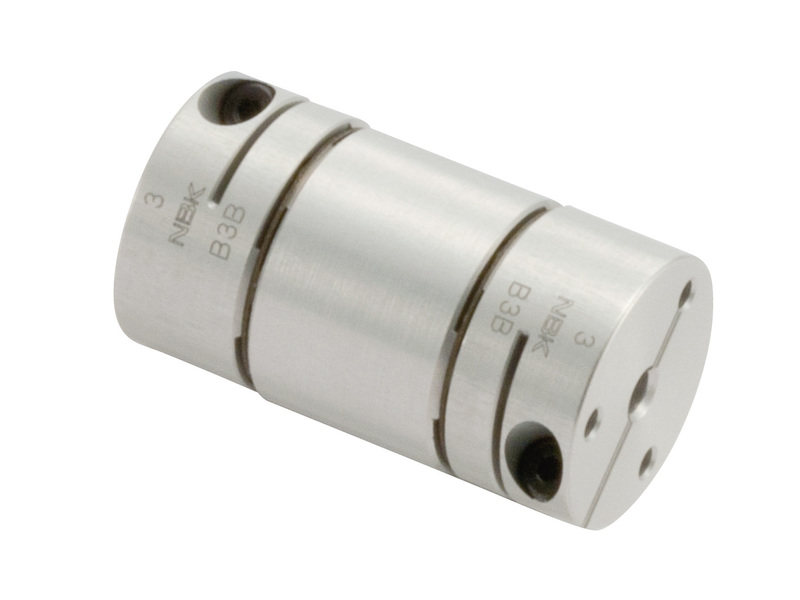

XHW-C-L

Nbk xhw c l 01
產品描述

●常用扭矩為傳統產品XB系列的1.5倍，為高扭矩規格。
●最適用於瞬間最大扭矩達350%的伺服馬達，可達成尺寸精巧、低成本的目標。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
●增加了XB系列中沒有的英制尺寸(φ6.35、φ9.525)及最小軸孔徑。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：簧片型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 高扭矩, 高剛性

尺寸

型 號

A

L

W

E

F

G

M

螺栓鎖緊扭矩

（N· m）

XHW-19C-L

19

9.2

34

8.5

2.6

7

M2

0.5

XHW-25C-L

25

11

42

12.5

3.3

9.25

M2.5

1

XHW-27C-L

27

11

42

14.5

3.3

10.25

M2.5

1

XHW-34C-L

34

12.5

44

16.5

3.75

13

M3

1.5

XHW-39C-L

39

15.5

55

20.5

4.5

14.5

M4

3.5


型號

標準孔徑

D1-D2

3

4

5

6

6.35

8

9.525

10

11

12

14

15

16

17

18

19

20

XHW-19C-L

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

XHW-25C-L

　

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

XHW-27C-L

　

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

XHW-34C-L

　

　

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

XHW-39C-L

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●  所有產品皆附有內六角螺栓。
●  軸心公差建議為h6或h7。
●  安裝到D Cut時，請注意軸的D Cut面位置。

性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XHW-19C-L

8

1.5

3

33000

1.2×10-6

300

0.25

2

±0.2

22

XHW-25C-L

12

3

6

25000

4.3×10-6

1000

0.3

2

±0.3

45

XHW-27C-L

14

3.3

6.6

23000

5.8×10-6

1400

0.3

2

±0.4

50

XHW-34C-L

16

6.3

12.6

18000

1.6×10-5

2500

0.3

2

±0.5

89

XHW-39C-L

20

12

24

16000

3.4×10-5

4700

0.4

2

±0.5

144

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。
＊2  最大孔徑時的數值。

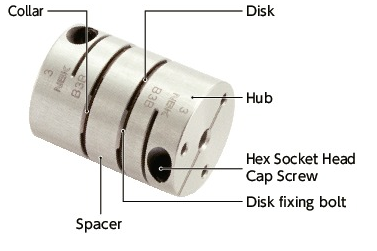

構造

●挾持型

XHW-C 標準型
XHW-C-L 加長型

材質、表面處理                        (符合環保標準)

　

XHW-C/XHW-C-L

軸套

A2017

陽極處理

間隔塊

A2017

陽極處理

固定簧片螺栓

SCM435

四氧化三鐵保護膜(黑)

簧片

SUS304

軸環

SUS304

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

XHW/XHW-L

伺服馬達

◎

步進馬達

◎

一般常用馬達

◎

◎：特優                 ○：優


特性

　

XHW/XHW-L

零背隙

◎

適用於高增益

〇

高扭矩

◎

高扭轉剛性

◎

容許誤差調整

〇

◎：特優           ○：優


應用

線性模組/表面封裝機/精密XY軸平台/分度台


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ14、常用扭矩3N．m時，選型規格為XHW-27C


根據伺服馬達的額定輸出選型

XHW適用於瞬間最大扭矩為常用扭矩的350%的伺服馬達，尺寸可比傳統產品XBW更小

額定輸出

(W)

伺服馬達型號*

伺服馬達規格*

選型規格

三菱電機㈱

㈱安川電機

山洋電氣㈱

㈱基恩士

馬達軸徑

（mm）

額定扭矩

（N· m）

最大扭矩

（N· m）

XHW-C

XBW-C

100

HG-KR

SGMJV

R2

SV

8

0.32

1.1

XHW-19C

XBW-25C

200

14

0.64

2.2

XHW-27C

XBW-34C

400

14

1.3

4.5

XHW-34C

XBW-39C

750

16 - 19

2.4

8.4

XHW-39C

XBW-44C

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。
