EK

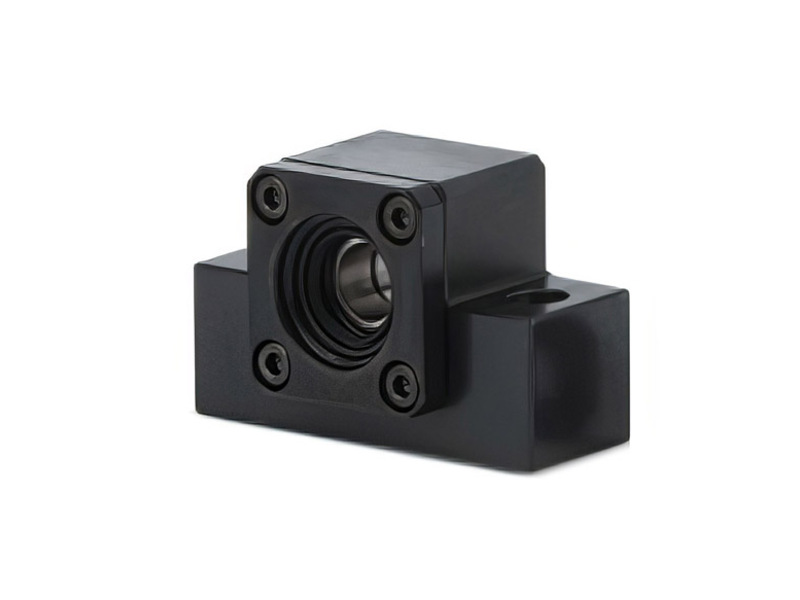

Sim ek 01 800x600
產品描述

●高精密型：精密加工的軸承殼體内部安裝了高精度斜角滾珠軸承，無需其他補正。
●簡單化設計：軸承尺寸别規格化，設計簡單，便於互換。
●緊湊型結構：設計結構簡潔，適合狹小空間安裝，節省空間。
●安裝便利性：安裝便利結構。
●防塵效果：固定側產品内置了油封，能够防止異物混入的同時抑制潤滑油脂的流出。
●多樣化表面處理：標準品為“染黑”處理，也可根據客户要求加工。
●含鎖緊螺母及軸環一併銷售。

產品規格
  • 品牌：SIM
  • 分類：滾珠螺桿
  • 子分類：滾珠螺桿支持座固定側
  • 重複定位精度（參考值）：


規格

產品型號

主要尺寸(mm)

質量

本體

軸環

d1

L

L1

L2

L3

B

H

b±0.02

h±0.02

B1

H1

P

X

Y

Z

□T

L4

L5

( g )

EK-4 P5/P0-C7

4

15

5.5

17.5/18.5

3/2

34

19

17

10

18

7

26

4.5

-

-

10

4.5/3.5

4.5/3.5

50

EK-5 P5/P0-C7

5

16.5

5.5/6.5

19.5

3.5

36

21

18

11

20

8

28

4.5

-

-

11

5.5/4.5

5.5/4.5

68

EK-6

6

20

5.5

22

3.5

42

25

21

13

18

20

30

5.5

9.5

11

12

5

7

120

EK-8

8

23

7

26

4

52

32

26

17

25

26

38

6.6

11

12

14

5.5

7.5

230

EK-10

10

24

6

29.5

6

70

43

35

25

36

24

52

9

-

-

16

5.5

5.5

430

EK-12

12

24

6

29.5

6

70

43

35

25

36

24

52

9

-

-

19

5.5

5.5

420

EK-15

15

25

6

36

5

80

50

40

30

41

25

60

11

-

-

22

10

10

530

EK-20

20

42

10

50

10

95

58

47.5

30

56

25

75

11

-

-

30

11

11

1310

EK-25

25

48

13

59

14

105

68

52.5

35

66

25

85

<參考圖面規格>

35

14

14

1950

※EK-4,EK-5除外的其他產品，同一型號軸承和等級無關規格尺寸都相同。

型號 2D / 3D 檔下載
EK-4 P5/P0-C7 EK4.STEP
EK-5 P5/P0-C7 EK5.STEP
EK-6 EK6.STEP
EK-8 EK8.STEP
EK-10 EK10.STEP
EK-12 EK12.STEP
EK-15 EK15.STEP
EK-20 EK20.STEP
EK-25 EK25.STEP
