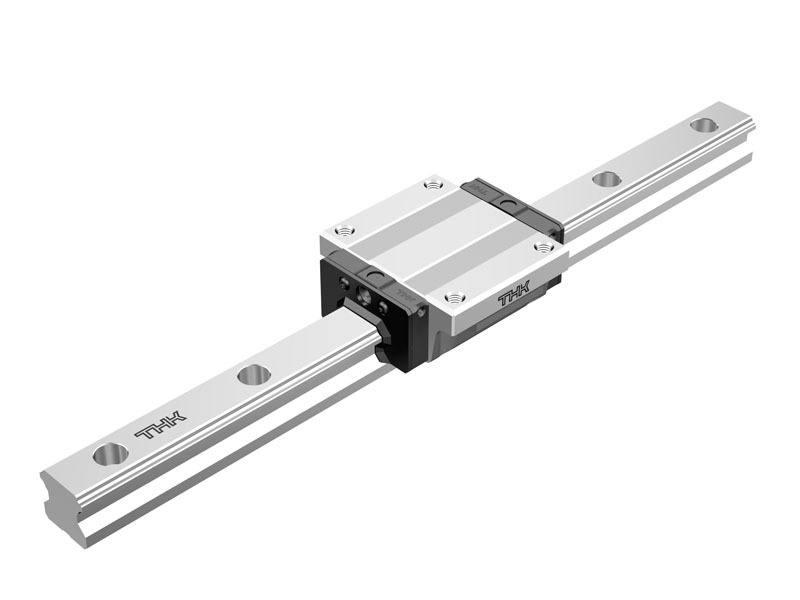

HSR-CA、-CAM、-HA、-HAM、-XCA、-XHA型

單位 : mm

註)   長度＊ 下的最大長度是指LM軌道的標準最大長度。
        靜態容許力矩＊ 1個：使用1個LM滑塊時的靜態容許力矩
                                   2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩
        滑塊全長尺寸L 尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。
        如安裝其他防塵用配件或潤滑裝置的話，滑塊全長L會增加。
        型號內的記號M代表LM滑塊、LM軌道、滾珠的材料為不鏽鋼。
        不鏽鋼製品的耐蝕性強，不易受環境影響。

※帶LaCS或QZ潤滑裝置且希望帶油嘴時的側面油嘴用導孔。於上述以外之情況，側面油嘴用導孔並未貫穿。
