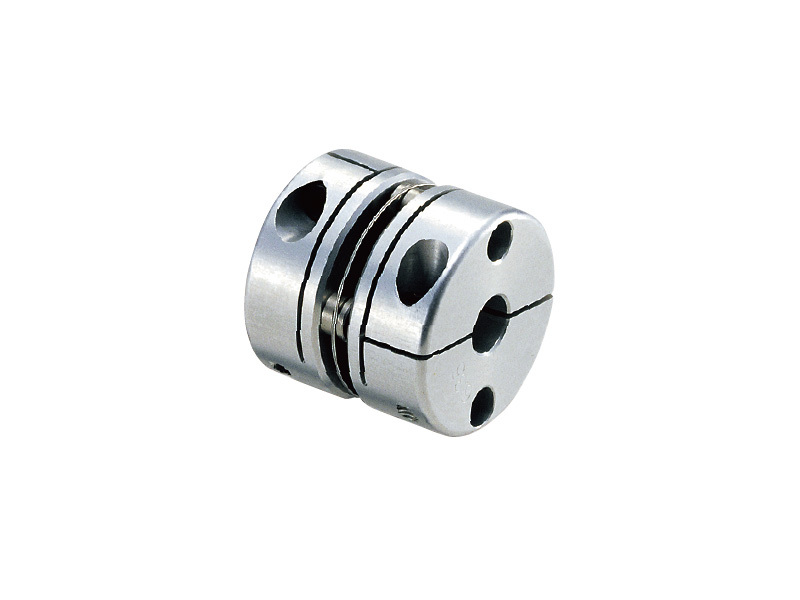

MDS
●簧片型撓性聯軸器。
●全長較短的緊湊設計。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
- 品牌：NBK
- 分類：聯軸器
- 子分類：簧片型
- 鎖緊方式：夾緊型
- 馬達類型：伺服馬達, 步進馬達, 通用馬達
- 特性：零背隙, 高剛性
尺寸
型 號 | A | L | W | F | G | M | 螺栓鎖緊扭矩 （N· m） |
MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 |
MDS-25C | 25 | 10 | 24 | 3.5 | 9 | M2.5 | 1 |
MDS-32C | 32 | 12 | 29 | 4 | 11 | M3 | 1.5 |
MDS-40C | 40 | 14 | 33 | 5 | 15 | M4 | 2.5 |
MDS-50C | 50 | 18 | 42 | 6 | 18 | M5 | 7 |
MDS-63C | 63 | 20 | 46 | 7 | 24 | M6 | 12 |
型號 | 標準孔徑 D1-D2 | |||||||||||||||||||||
4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | |
MDS-19C | ● | ● | ● |
| ● | ● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MDS-25C |
|
| ● | ● |
| ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
|
|
MDS-32C |
|
|
|
|
| ● |
| ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
MDS-40C |
|
|
|
|
| ● |
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
MDS-50C |
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
MDS-63C |
|
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
● 所有產品皆附有內六角螺栓。
● 軸心公差建議為h6或h7。
● 安裝到D Cut時，請注意軸的D Cut面位置。
性能
型號 | 最大孔徑 （mm） | 常用扭矩＊1 （N· m） | 最大扭矩＊1 （N· m） | 最大轉速 （min-1） | 慣性力矩＊2 （kg· m2） | 靜態扭轉剛性 （N · m/rad） | 偏心 （mm） | 偏角 （°） | 軸向偏差 （mm） | 質量＊2 （g） |
MDS-19C | 8 | 0.7 | 1.5 | 33000 | 6.3×10-7 | 280 | 0.02 | 0.7 | ±0.2 | 9 |
MDS-25C | 12 | 1 | 2 | 25000 | 2.1×10-6 | 630 | 0.02 | 0.7 | ±0.2 | 19 |
MDS-32C | 15 | 2.5 | 5 | 19000 | 7.2×10-6 | 1600 | 0.02 | 0.7 | ±0.2 | 41 |
MDS-40C | 20 | 3.5 | 7 | 15000 | 1.3×10-5 | 2600 | 0.02 | 0.7 | ±0.2 | 68 |
MDS-50C | 25 | 9 | 18 | 12000 | 6.1×10-5 | 3100 | 0.02 | 0.7 | ±0.2 | 140 |
MDS-63C | 30 | 12.5 | 25 | 10000 | 1.7×10-4 | 4200 | 0.02 | 0.7 | ±0.2 | 250 |
＊1 無須根據負荷變化修正常用扭矩和最大扭矩。
＊2 最大孔徑時的數值。

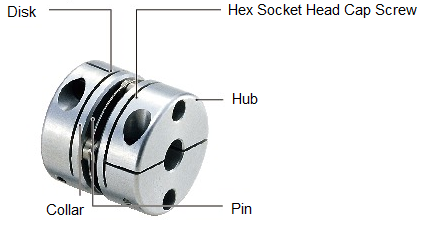

構造
●挾持型
材質、表面處理
符合環保標準
| MDS-C |
軸套 | A2017 陽極處理 |
簧片 | SUS304 |
固定銷 | SUS303 |
軸環 | SUS303 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| MDS |
伺服馬達 | ◎ |
步進馬達 | ◎ |
一般常用馬達 | ◎ |
◎：特優 ○：優
特性
| MDS |
零背隙 | ◎ |
容許誤差調整 | 〇 |
◎：特優 ○：優
應用
線性模組/XY軸平台
靜態扭轉剛性的比較（簧片型）
| 型號 | 2D / 3D 檔下載 | |
|---|---|---|
| MDS-19C | MDS-19C.zip | |
| MDS-25C | MDS-25C.zip | |
| MDS-32C | MDS-32C.zip | |
| MDS-40C | MDS-40C.zip | |
| MDS-50C | MDS-50C.zip | |
| MDS-63C | MDS-63C.zip |
