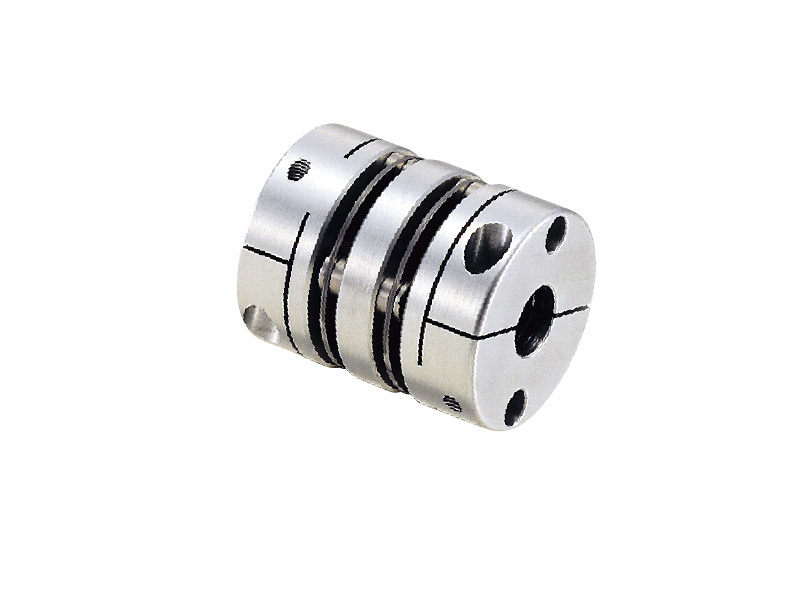

MDW
●簧片型撓性聯軸器。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
- 品牌：NBK
- 分類：聯軸器
- 子分類：簧片型
- 鎖緊方式：夾緊型
- 馬達類型：伺服馬達, 步進馬達, 通用馬達
- 特性：零背隙, 高剛性
尺寸
型 號 | A | L | W | E | F | G | M | 螺栓鎖緊扭矩 （N· m） |
MDW-19C | 19 | 8 | 27 | 8.5 | 2.5 | 6.5 | M2 | 0.5 |
MDW-25C | 25 | 10 | 31 | 12.5 | 3.5 | 9 | M2.5 | 1 |
MDW-32C | 32 | 12 | 40 | 16 | 4 | 11 | M3 | 1.5 |
MDW-40C | 40 | 14 | 44 | 21 | 5 | 15 | M4 | 2.5 |
MDW-50C | 50 | 18 | 57 | 26 | 6 | 18 | M5 | 7 |
MDW-63C | 63 | 20 | 61 | 35 | 7 | 24 | M6 | 12 |
型號 | 標準孔徑 D1-D2 | |||||||||||||||||||||
4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | |
MDW-19C | ● | ● | ● |
| ● | ● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MDW-25C |
|
| ● | ● |
| ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
|
|
MDW-32C |
|
|
|
|
| ● |
| ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
MDW-40C |
|
|
|
|
| ● |
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
MDW-50C |
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
MDW-63C |
|
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
● 所有產品皆附有內六角螺栓。
● 軸心公差建議為h6或h7。
● 安裝到D Cut時，請注意軸的D Cut面位置。
性能
型號 | 最大孔徑 （mm） | 常用扭矩＊1 （N· m） | 最大扭矩＊1 （N· m） | 最大轉速 （min-1） | 慣性力矩＊2 （kg· m2） | 靜態扭轉剛性 （N · m/rad） | 偏心 （mm） | 偏角 （°） | 軸向偏差 （mm） | 質量＊2 （g） |
MDW-19C | 8 | 0.7 | 1.5 | 33000 | 8.7×10-7 | 200 | 0.12 | 1.5 | ±0.5 | 18 |
MDW-25C | 12 | 1 | 2 | 25000 | 2.7×10-6 | 450 | 0.12 | 1.5 | ±0.5 | 25 |
MDW-32C | 15 | 2.5 | 5 | 19000 | 9.6×10-6 | 1100 | 0.15 | 1.5 | ±0.5 | 60 |
MDW-40C | 20 | 3.5 | 7 | 15000 | 1.9×10-5 | 1400 | 0.15 | 1.5 | ±0.5 | 100 |
MDW-50C | 25 | 9 | 18 | 12000 | 8.1×10-5 | 2200 | 0.15 | 1.5 | ±0.5 | 210 |
MDW-63C | 30 | 12.5 | 25 | 10000 | 2.1×10-4 | 3000 | 0.15 | 1.5 | ±0.5 | 340 |
＊1 無須根據負荷變化修正常用扭矩和最大扭矩。
＊2 最大孔徑時的數值。

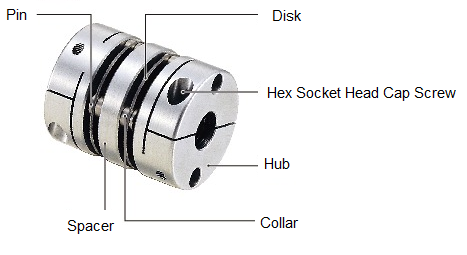

構造
●挾持型
材質、表面處理
符合環保標準
| MDW-C |
軸套 | A2017 陽極處理 |
間隔塊 | A2017 陽極處理 |
簧片 | SUS304 |
固定銷 | SUS303 |
軸環 | SUS303 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| MDW |
伺服馬達 | ◎ |
步進馬達 | ◎ |
一般常用馬達 | ◎ |
◎：特優 ○：優
特性
| MDW |
零背隙 | ◎ |
容許誤差調整 | 〇 |
◎：特優 ○：優
應用
線性模組/XY軸平台
靜態扭轉剛性的比較（簧片型）
