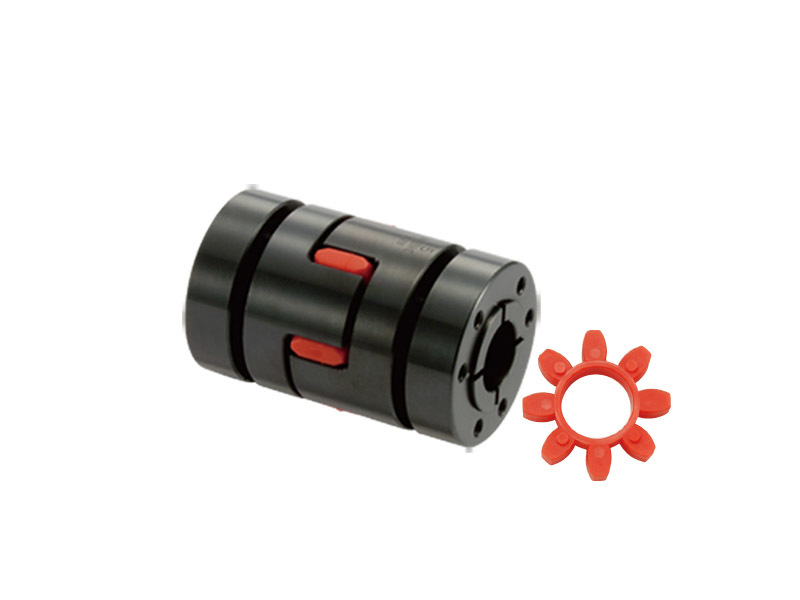

MJB-ERD
●高扭矩的傳動性能優越，最適用於機床的主軸。
●優異的彈性效果，可吸收振動、偏心及偏角。
●具有電絶緣性。電阻值：2MΩ以上。
●彈性間隔體的硬度有4種。請根據使用條件選擇扭矩、誤差調整量等。
●緊固型可透過彈性間隔體的減振性提高伺服馬達應答，達到超過簧片型聯軸器的高回應運行。
●簡易拆卸型可順利地組裝、拆分軸套與彈性間隔體。
●可減少裝置的組裝、維護時間。
- 品牌：NBK
- 分類：聯軸器
- 子分類：梅花型
- 鎖緊方式：脹緊套型
- 馬達類型：伺服馬達, 步進馬達, 通用馬達
- 特性：高扭矩, 減振性, 電絕緣性
尺寸
型 號 | A | L | W | B | C*1 | 彈性間隔體 E | M | 螺栓顆數 | 排氣螺紋孔 M | 螺栓鎖緊扭矩 （N· m） |
MJB-40-ERD | 40 | 25 | 66 | 12 | 2 | 18 | M4 | 6 | M4 | 4 |
MJB-55-ERD | 55 | 30 | 78 | 14 | 2 | 27.5 | M5 | 4 | M5 | 8.5 |
MJB-65-ERD | 65 | 35 | 90 | 15 | 2.5 | 31 | M5 | 8 | M5 | 8.5 |
MJB-80-ERD | 80 | 45 | 114 | 18 | 3 | 37 | M6 | 8 | M6 | 14 |
MJB-95-ERD | 95 | 50 | 126 | 20 | 3 | 45.5 | M8 | 8 | M8 | 35 |
＊1使用時請務必保留C尺寸。
型號 | 標準孔徑 D1-D2 | |||||||||||||||||||||||
8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | |
MJB-40-ERD | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
|
|
|
MJB-55-ERD |
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
MJB-65-ERD |
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
MJB-80-ERD |
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
MJB-95-ERD |
|
|
|
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
● 所有產品皆附有內六角螺栓。
● 軸心公差建議為h6或h7。
性能
型號 | 最大孔徑 （mm） | 常用扭矩＊1 （N· m） | 最大扭矩＊1 （N· m） | 最大轉速 （min-1） | 慣性力矩＊2 （kg· m2） | 靜態扭轉 （N · m/rad） | 偏心 （mm） | 偏角 （°） | 軸向偏差 （mm） | 質量＊2 （g） | 彈性間隔體硬度 （JIS） |
MJB-40-ERD | 20 | 17 | 34 | 23000 | 3.9×10-5 | 1200 | 0.1 | 1 | +1.2 0 | 400 | A98 |
MJB-55-ERD | 28 | 60 | 120 | 17000 | 1.6×10-4 | 2600 | 0.1 | 1 | +1.4 0 | 800 | |
MJB-65-ERD | 38 | 160 | 320 | 14000 | 3.8×10-4 | 4900 | 0.1 | 1 | +1.5 0 | 1100 | |
MJB-80-ERD | 45 | 325 | 650 | 11000 | 1.0×10-3 | 6500 | 0.1 | 1 | +1.8 0 | 2300 | |
MJB-95-ERD | 50 | 450 | 900 | 10000 | 2.3×10-3 | 8900 | 0.1 | 1 | +2.0 0 | 4000 |
*1無需根據負荷變化修正常用扭矩和最大扭矩。但環境溫度高於30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。 MJB的可用溫度為-20℃～60℃。
*2最大孔徑時的數值。
環境溫度、溫度補正係數
環境溫度 | 溫度補正係數 |
-20℃∼30℃ | 1 |
30℃∼40℃ | 0.8 |
40℃∼60℃ | 0.7 |

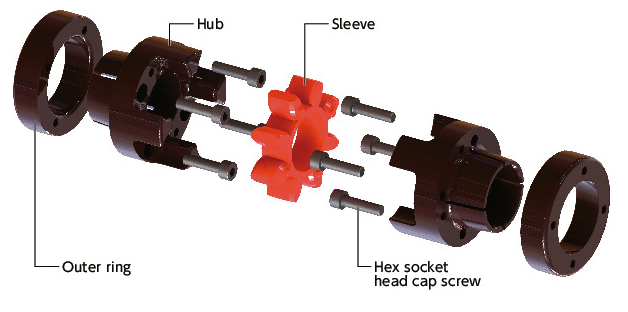

構造
●螺栓直接固定型
●彈性間隔體
材質、表面處理
符合環保標準
| MJB |
軸套 | S45C 四氧化三鐵保護膜(黑) |
外環 | S45C 四氧化三鐵保護膜(黑) |
彈性間隔體 | 優力膠 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| 緊固型 | 簡易拆卸型 |
伺服馬達 | ◎ | 〇 |
步進馬達 | ◎ | ◎ |
一般常用馬達 | ◎ | ◎ |
◎：特優 ○：優
特性
| 緊固型 | 簡易拆卸型 |
高扭矩 | ◎ | ◎ |
容許誤差調整 | 〇 | 〇 |
吸收振動 | ◎ | ◎ |
電絶緣性 | ◎ | ◎ |
組裝 | 〇 | ◎ |
可使用溫度 | -20℃∼60℃ | -20℃∼60℃ |
◎：特優 ○：優
彈性間隔體的種類
應用
機床/主軸
根據軸徑、常用扭矩選型
軸徑和常用扭矩交叉區域為選型規格。
選型範例
選型條件為軸徑φ18、常用扭矩16N．m時，選型規格為MJB-55-BL MJB-55-EBL
彈性間隔體詳圖
