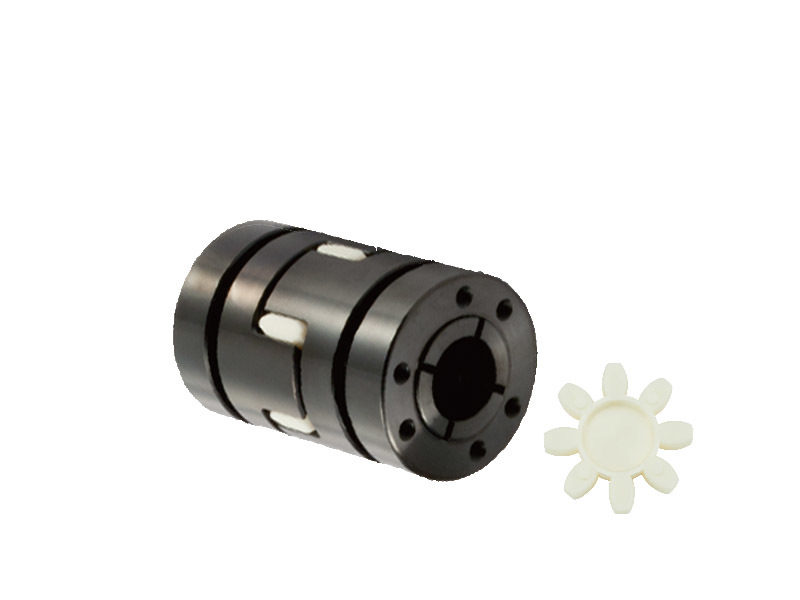

MJB-WH

Mjb wh
產品描述

●高扭矩的傳動性能優越，最適用於機床的主軸。
●優異的彈性效果，可吸收振動、偏心及偏角。
●具有電絶緣性。電阻值：2MΩ以上。
●彈性間隔體的硬度有4種。請根據使用條件選擇扭矩、誤差調整量等。
●緊固型可透過彈性間隔體的減振性提高伺服馬達應答，達到超過簧片型聯軸器的高回應運行。
●簡易拆卸型可順利地組裝、拆分軸套與彈性間隔體。
●可減少裝置的組裝、維護時間。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：梅花型
  • 鎖緊方式：脹緊套型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：高扭矩, 減振性, 電絕緣性

尺寸

型 號

A

L

W

B

C*1

彈性間隔體

E

M

螺栓顆數

排氣螺紋孔

M

螺栓鎖緊扭矩

（N· m）

MJB-40-WH

40

25

66

12

2

18

M4

6

M4

4

MJB-55-WH

55

30

78

14

2

27.5

M5

4

M5

8.5

MJB-65-WH

65

35

90

15

2.5

31

M5

8

M5

8.5

MJB-80-WH

80

45

114

18

3

37

M6

8

M6

14

MJB-95-WH

95

50

126

20

3

45.5

M8

8

M8

35

＊1使用時請務必保留C尺寸。

型號

標準孔徑

D1-D2

8

9.525

10

11

12

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

MJB-40-WH

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

MJB-55-WH

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

MJB-65-WH

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

MJB-80-WH

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

　

　

MJB-95-WH

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●  所有產品皆附有內六角螺栓。

●  軸心公差建議為h6或h7。


性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

彈性間隔體硬度

（JIS）

MJB-40-WH

20

10

20

23000

3.9×10-5

570

0.1

1

+1.2

0

400

A92

MJB-55-WH

28

35

70

17000

1.6×10-4

1600

0.15

1

+1.4

0

800

MJB-65-WH

38

95

190

14000

3.8×10-4

3000

0.15

1

+1.5

0

1100

MJB-80-WH

45

190

380

11000

1.0×10-3

5300

0.15

1

+1.8

0

2300

MJB-95-WH

50

265

530

10000

2.3×10-3

6200

0.15

1

+2.0

0

4000

*1無需根據負荷變化修正常用扭矩和最大扭矩。但環境溫度高於30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。 MJB的可用溫度為-20℃～60℃。

*2最大孔徑時的數值。


環境溫度、溫度補正係數

環境溫度

溫度補正係數

-20℃∼30℃

1

30℃∼40℃

0.8

40℃∼60℃

0.7


構造

●螺栓直接固定型

●彈性間隔體


材質、表面處理                                                         符合環保標準

　

MJB

軸套

S45C

四氧化三鐵保護膜(黑)

外環

S45C

四氧化三鐵保護膜(黑)

彈性間隔體

優力膠

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

緊固型

簡易拆卸型

伺服馬達

◎

〇

步進馬達

◎

◎

一般常用馬達

◎

◎

◎：特優      ○：優


特性

　

緊固型

簡易拆卸型

高扭矩

◎

◎

容許誤差調整　

〇

〇

吸收振動

◎

◎

電絶緣性

◎

◎

組裝

〇

◎

可使用溫度

-20℃∼60℃

-20℃∼60℃

◎：特優      ○：優


彈性間隔體的種類


應用

機床/主軸


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ18、常用扭矩16N．m時，選型規格為MJB-55-BL  MJB-55-EBL


彈性間隔體詳圖

型號 2D / 3D 檔下載
