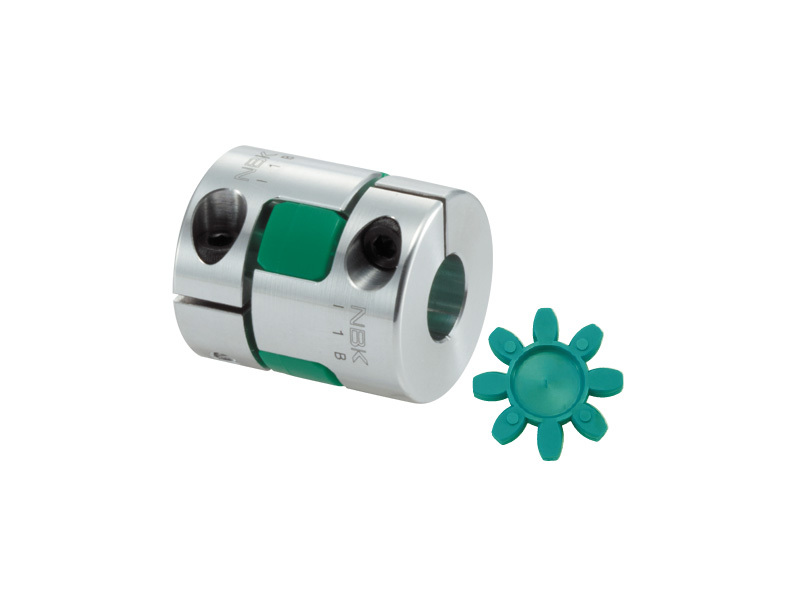

MJC-CS-GR

Mjc cs gr
產品描述

●緊固型時，可在低扭矩狀態下實現零背隙扭矩傳遞。
●簡易拆卸型是指可簡單進行軸套的安裝、拆卸。
●優異的彈性效果，可吸收振動、偏心及偏角。
●具有電絶緣性。
●彈性間隔體的硬度有4種。請根據使用條件選擇扭矩、誤差調整量等。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：梅花型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：高扭矩, 減振性, 電絕緣性

尺寸

型 號

孔徑

A

L

W

B

C*1

彈性間隔體

E

F

G

M

螺栓鎖緊扭矩

（N · m）

MJC-14CS-GR

3 - 5

14

7

22

6

1

4.5

3.5

4

M2

0.5

6 - 7

5

M1.6

0.25

MJC-20CS-GR

4 - 8

20

10

30

8

1

7

5

6.5

M2.5

1

9.525 - 11

7.5

M2

0.5

MJC-30CS-GR

6 - 12

30

11

35

10

1.5

11

5.5

10

M4

3.5

14 - 16

11

M3

1.5

MJC-40CS-GR

8 - 20

40

25

66

12

2

18

8.5

14

M5

8

22 - 25

15.75

M4

3.5

MJC-55CS-GR

10 - 28

55

30

78

14

2

27.5

10.5

20

M6

13

30 - 32

21

M5

8

MJC-65CS-GR

14 - 32

65

35

90

15

2.5

31

13

24

M8

28

35 - 38

25

M6

13

MJC-80CS-GR

20 - 42

80

45

114

18

3

37

15

30

M8

28

45

31

MJC-95CS-GR

25 - 48

95

50

126

20

3

45.5

18

34

M10

55

50 - 55

36

＊1使用時請務必保留C尺寸。

型號

標準孔徑

D1-D2

3

4

4.5

5

6

6.35

7

8

9.525

10

11

12

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

MJC-14CS-GR

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

MJC-20CS-GR

　

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

MJC-30CS-GR

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

MJC-40CS-GR

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

MJC-55CS-GR

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

MJC-65CS-GR

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

MJC-80CS-GR

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

MJC-95CS-GR

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●  所有產品皆附有內六角止付螺栓。

●  軸心公差建議為h6或h7。

●  也可訂購一端軸套為直接固定型，另一端軸套為挾持型的組合。

●  安裝到D Cut時，請注意軸的D Cut面位置。


性能

型號

最大孔徑

（mm）

常用扭矩*1

（N· m）

最大扭矩*1

（N· m）

零背隙*3

容許傳遞扭矩

（N· m）

最大轉速

（min-1）

慣性力矩*2

（kg· m2）

靜態扭轉

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量*2

（g）

彈性間隔體硬度

（JIS）

MJC-14CS-GR

7

2.4

4.8

0.1

45000

1.9×10-7

66

0.08

1

 +0.6

0

6.2

D64

MJC-20CS-GR

11

6

12

0.2

31000

1.0×10-6

87

0.08

1

 +0.8

0

16

MJC-30CS-GR

16

16

32

0.5

21000

6.0×10-6

200

0.08

1

 +1.0

0

42

MJC-40CS-GR

25

21

42

1.2

15000

3.6×10-5

3000

0.08

1

 +1.2

0

130

MJC-55CS-GR

32

75

150

　

11000

1.6×10-4

9000

0.08

1

 +1.4

0

310

MJC-65CS-GR

38

200

400

　

9000

3.5×10-4

13000

0.08

1

 +1.5

0

500

MJC-80CS-GR

45

405

810

　

7000

1.0×10-3

14000

0.08

1

 +1.8

0

1000

MJC-95CS-GR

55

560

1120

　

6000

2.3×10-3

15000

0.08

1

 +2.0

0

1600

*1無需根據負荷變化修正常用扭矩和最大扭矩。但環境溫度高於30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。 MJC-CS的可用溫度為-20℃～60℃。

*2最大孔徑時的數值。

*3傳遞零背隙時，請使用緊固型彈性間隔體。


環境溫度、溫度補正係數

環境溫度

溫度補正係數

-20℃∼30℃

1

30℃∼40℃

0.8

40℃∼60℃

0.7


構造

●螺栓直接固定型

MJC-✽✽-✽✽ 緊固型

MJC-✽✽-E✽✽ 簡易拆卸型

●挾持型

MJC-✽✽CS-✽✽ 緊固型

MJC-✽✽CS-E✽✽ 簡易拆卸型

●螺栓直接固定型 + 鍵槽型

MJC-✽✽K-✽✽ 緊固型

MJC-✽✽K-E✽✽ 簡易拆卸型

●挾持型 + 鍵槽型

MJC-✽✽CSK-✽✽ 緊固型

MJC-✽✽CSK-E✽✽ 簡易拆卸型

●彈性間隔體

  外徑 : φ14 - φ30

   緊固型            簡易拆卸型


 外徑 : φ40

   緊固型          簡易拆卸型


 外徑 : φ55 - φ95

     緊固型              簡易拆卸型


材質、表面處理                                                         符合環保標準

　

MJC/MJC-CS/MJC-K/MJC-CSK

軸套

A2017

陽極氧化處理

彈性間隔體

優力膠

內六角止付螺栓

SCM435

四氧化三鐵保護膜(黑)

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

緊固型

簡易拆卸型

伺服馬達

◎

〇

步進馬達

◎

◎

一般常用馬達

◎

◎

◎：特優      ○：優


特性

　

緊固型

簡易拆卸型

零背隙

〇

-

高扭矩

◎

◎

容許誤差調整

〇

〇

吸收振動

◎

◎

電絶緣性

◎

◎

組裝

〇

◎

可使用溫度

-20℃∼60℃

-20℃∼60℃

◎：特優      ○：優


彈性間隔體的種類


應用

緊固型           XY軸平台/分度台/機床/射出成型機

簡易拆卸型   搬運裝置/攪拌機/鼓風機/泵/點膠機


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ15、常用扭矩6N．m時，選型規格為MJC-30-RD  MJC-30-ERD


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型外徑規格

馬達軸徑

（mm）

常用扭矩

（N· m）

最大扭矩

（N· m）

MJC-✽✽-BL

MJC-✽✽-EBL

MJC-✽✽-WH

MJC-✽✽-EWH

MJC-✽✽-RD

MJC-✽✽-ERD

MJC-✽✽-GR

MJC-✽✽-EGR

10

5- 6

0.032

0.096

14

14

14

14

20

5- 6

0.064

0.19

14

14

14

14

30

5- 7

0.096

0.29

14

14

14

14

50

6- 8

0.16

0.48

20

20

20

20

100

8

0.32

0.95

20

20

20

20

200

9- 14

0.64

1.9

30

30

30

30

400

14

1.3

3.8

30

30

30

30

750

16- 19

2.4

7.2

-

40

40

40

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。


選型範例

馬達規格為軸徑φ9、額定扭矩0.64N．m時，MJC-✽✽-BL  的選型規格如下。

螺栓直接固定型----------------------MJC-30-BL

挾持型--------------------------------MJC-30CS-BL

螺栓直接固定型 + 鍵槽型-----------MJC-30K-BL

挾持型 + 鍵槽型---------------------MJC-30CSK-BL


彈性間隔體詳圖
