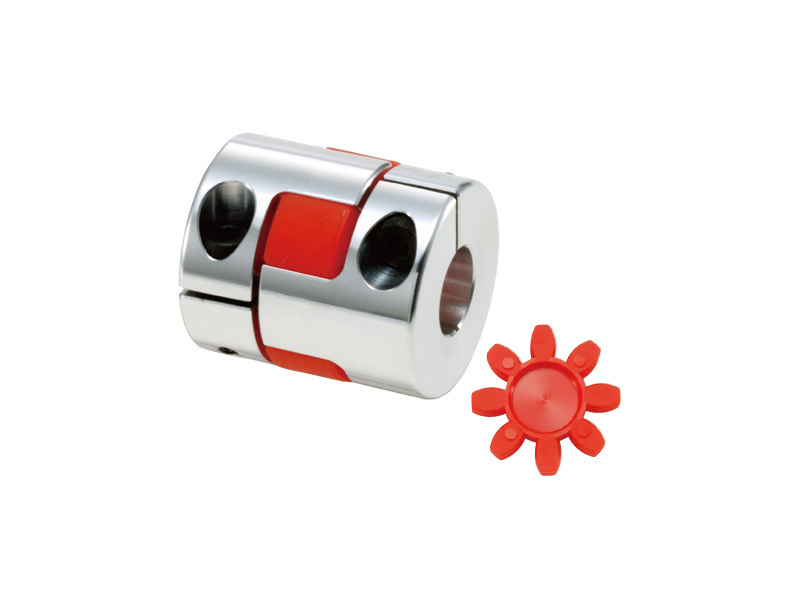

尺寸
型 號 | 孔徑 | A | L | W | B | C*1 | 彈性間隔體 E | F | G | M | 螺栓鎖緊扭矩 (N· m) |
MJC-30CSK-RD | 10 - 12 | 30 | 11 | 35 | 10 | 1.5 | 11 | 5.5 | 10 | M4 | 3.5 |
14 - 16 | 11 | M3 | 1.5 | ||||||||
MJC-40CSK-RD | 10 - 20 | 40 | 25 | 66 | 12 | 2 | 18 | 8.5 | 14 | M5 | 8 |
22 - 25 | 15.75 | M4 | 3.5 | ||||||||
MJC-55CSK-RD | 10 - 28 | 55 | 30 | 78 | 14 | 2 | 27.5 | 10.5 | 20 | M6 | 13 |
30 - 32 | 21 | M5 | 8 | ||||||||
MJC-65CSK-RD | 14 - 32 | 65 | 35 | 90 | 15 | 2.5 | 31 | 13 | 24 | M8 | 28 |
35 - 38 | 25 | M6 | 13 | ||||||||
MJC-80CSK-RD | 20 - 42 | 80 | 45 | 114 | 18 | 3 | 37 | 15 | 30 | M8 | 28 |
45 | 31 | ||||||||||
MJC-95CSK-RD | 25 - 48 | 95 | 50 | 126 | 20 | 3 | 45.5 | 18 | 34 | M10 | 55 |
50 - 55 | 36 |
*1使用時請務必保留C尺寸。
型號 | 標準孔徑 D1-D2 | ||||||||||||||||||||||
10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | |
MJC-30CSK-RD | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MJC-40CSK-RD | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
|
|
|
MJC-55CSK-RD | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
|
|
|
MJC-65CSK-RD |
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
|
MJC-80CSK-RD |
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
MJC-95CSK-RD |
|
|
|
|
|
|
|
|
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
● 所有產品皆附有內六角止付螺栓。
● 軸心公差建議為h6或h7。
● 也可訂購一端軸套為直接固定型,另一端軸套為挾持型的組合。
● 安裝到D Cut時,請注意軸的D Cut面位置。
性能
型號 | 最大孔徑 (mm) | 常用扭矩*1 (N· m) | 最大扭矩*1 (N· m) | 零背隙*3 容許傳遞扭矩 (N· m) | 最大轉速 (min-1) | 慣性力矩*2 (kg· m2) | 靜態扭轉 (N · m/rad) | 偏心 (mm) | 偏角 (°) | 軸向偏差 (mm) | 質量*2 (g) | 彈性間隔體硬度 (JIS) |
MJC-30CSK-RD | 16 | 12.5 | 25 | 0.5 | 21000 | 5.9×10-6 | 130 | 0.1 | 1 | +1.0 0 | 41 | A98 |
MJC-40CSK-RD | 25 | 17 | 34 | 1.2 | 15000 | 3.5×10-5 | 1200 | 0.1 | 1 | +1.2 0 | 130 | |
MJC-55CSK-RD | 32 | 60 | 120 |
| 11000 | 1.5×10-4 | 2600 | 0.1 | 1 | +1.4 0 | 300 | |
MJC-65CSK-RD | 38 | 160 | 320 |
| 9000 | 3.5×10-4 | 4900 | 0.1 | 1 | +1.5 0 | 490 | |
MJC-80CSK-RD | 45 | 325 | 650 |
| 7000 | 1.0×10-3 | 6500 | 0.1 | 1 | +1.8 0 | 990 | |
MJC-95CSK-RD | 55 | 450 | 900 |
| 6000 | 2.3×10-3 | 8900 | 0.1 | 1 | +2.0 0 | 1500 |
*1無需根據負荷變化修正常用扭矩和最大扭矩。但環境溫度高於30℃時,請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。 MJC-CSK的可用溫度為-20℃~60℃。
*2最大孔徑時的數值。
*3傳遞零背隙時,請使用緊固型彈性間隔體。
環境溫度、溫度補正係數
環境溫度 | 溫度補正係數 |
-20℃∼30℃ | 1 |
30℃∼40℃ | 0.8 |
40℃∼60℃ | 0.7 |
構造
●螺栓直接固定型
MJC-✽✽-✽✽ 緊固型
MJC-✽✽-E✽✽ 簡易拆卸型

●挾持型
MJC-✽✽CS-✽✽ 緊固型
MJC-✽✽CS-E✽✽ 簡易拆卸型

●螺栓直接固定型 + 鍵槽型
MJC-✽✽K-✽✽ 緊固型
MJC-✽✽K-E✽✽ 簡易拆卸型
●挾持型 + 鍵槽型
MJC-✽✽CSK-✽✽ 緊固型
MJC-✽✽CSK-E✽✽ 簡易拆卸型

●彈性間隔體
外徑 : φ14 - φ30

緊固型 簡易拆卸型
外徑 : φ40

緊固型 簡易拆卸型
外徑 : φ55 - φ95
緊固型 簡易拆卸型
材質、表面處理
符合環保標準
| MJC/MJC-CS/MJC-K/MJC-CSK |
軸套 | A2017 陽極氧化處理 |
彈性間隔體 | 優力膠 |
內六角止付螺栓 | SCM435 四氧化三鐵保護膜(黑) |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| 緊固型 | 簡易拆卸型 |
伺服馬達 | ◎ | 〇 |
步進馬達 | ◎ | ◎ |
一般常用馬達 | ◎ | ◎ |
◎:特優 ○:優
特性
| 緊固型 | 簡易拆卸型 |
零背隙 | 〇 | - |
高扭矩 | ◎ | ◎ |
容許誤差調整 | 〇 | 〇 |
吸收振動 | ◎ | ◎ |
電絶緣性 | ◎ | ◎ |
組裝 | 〇 | ◎ |
可使用溫度 | -20℃∼60℃ | -20℃∼60℃ |
◎:特優 ○:優
彈性間隔體的種類

應用
緊固型 XY軸平台/分度台/機床/射出成型機
簡易拆卸型 搬運裝置/攪拌機/鼓風機/泵/點膠機
根據軸徑、常用扭矩選型
軸徑和常用扭矩交叉區域為選型規格。
選型範例
選型條件為軸徑φ15、常用扭矩6N.m時,選型規格為MJC-30-RD MJC-30-ERD
根據伺服馬達的額定輸出選型
額定輸出 (W) | 伺服馬達規格* | 選型外徑規格 | |||||
馬達軸徑 (mm) | 常用扭矩 (N· m) | 最大扭矩 (N· m) | MJC-✽✽-BL MJC-✽✽-EBL | MJC-✽✽-WH MJC-✽✽-EWH | MJC-✽✽-RD MJC-✽✽-ERD | MJC-✽✽-GR MJC-✽✽-EGR | |
10 | 5- 6 | 0.032 | 0.096 | 14 | 14 | 14 | 14 |
20 | 5- 6 | 0.064 | 0.19 | 14 | 14 | 14 | 14 |
30 | 5- 7 | 0.096 | 0.29 | 14 | 14 | 14 | 14 |
50 | 6- 8 | 0.16 | 0.48 | 20 | 20 | 20 | 20 |
100 | 8 | 0.32 | 0.95 | 20 | 20 | 20 | 20 |
200 | 9- 14 | 0.64 | 1.9 | 30 | 30 | 30 | 30 |
400 | 14 | 1.3 | 3.8 | 30 | 30 | 30 | 30 |
750 | 16- 19 | 2.4 | 7.2 | - | 40 | 40 | 40 |
*馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。
選型範例
馬達規格為軸徑φ9、額定扭矩0.64N.m時,MJC-✽✽-BL 的選型規格如下。
螺栓直接固定型----------------------MJC-30-BL
挾持型--------------------------------MJC-30CS-BL
螺栓直接固定型 + 鍵槽型-----------MJC-30K-BL
挾持型 + 鍵槽型---------------------MJC-30CSK-BL
軸孔部詳圖
標準孔徑 D
| 鍵槽 | 鍵 | |||
b | t | 公稱尺寸 b×h | |||
基準尺寸 | 容許公差(JS9) | 基準尺寸 | 容許公差 | ||
10、11、12 | 4 | ±0.0150 | 1.8 | +0.1 0 | 4×4 |
14、15、16 | 5 | ±0.0150 | 2.3 | +0.1 0 | 5×5 |
18、19、20、22 | 6 | ±0.0150 | 2.8 | +0.1 0 | 6×6 |
24、25、28、30 | 8 | ±0.0180 | 3.3 | +0.2 0 | 8×7 |
32、35、38 | 10 | ±0.0180 | 3.3 | +0.2 0 | 10×8 |
40、42 | 12 | ±0.0215 | 3.3 | +0.2 0 | 12×8 |
45、48、50 | 14 | ±0.0215 | 3.8 | +0.2 0 | 14×9 |
55 | 16 | ±0.0215 | 4.3 | +0.2 0 | 16×10 |
彈性間隔體詳圖
