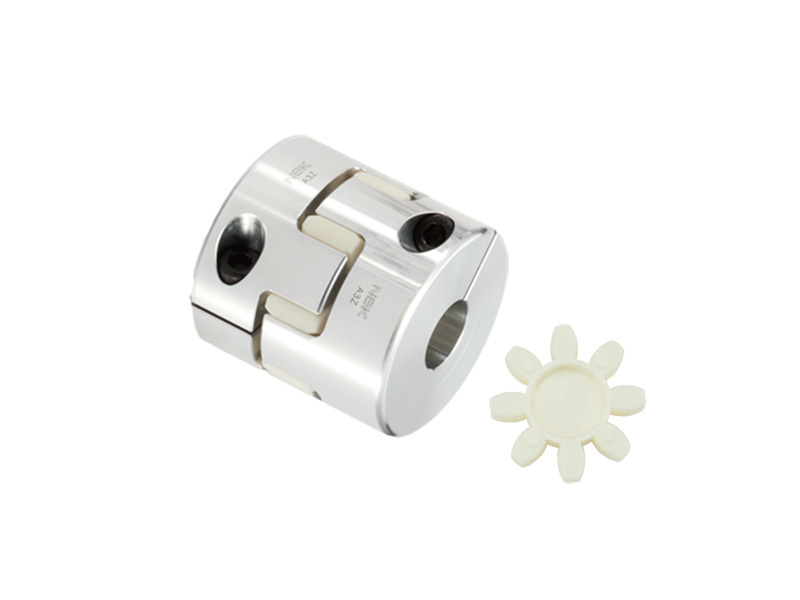

MJS-CSK-WH
●縮短了總長度的短巧型。比MJC更小巧。
●緊固型時，可在低扭矩狀態下實現零背隙扭矩傳遞。
●簡易拆卸型時，可組裝、拆分軸套。
●優異的彈性效果，可吸收振動、偏心及偏角。
●具有電絶緣性。電阻值：2MΩ以上。
●彈性間隔體的硬度有4種。請根據使用條件選擇扭矩、誤差調整量等。
- 品牌：NBK
- 分類：聯軸器
- 子分類：梅花型
- 鎖緊方式：夾緊型+鍵槽型
- 馬達類型：伺服馬達, 步進馬達, 通用馬達
- 特性：高扭矩, 減振性, 電絕緣性
尺寸
型 號 | 孔徑 | A | L | W | B | C*1 | 彈性間隔體 E | F | G | M | 螺栓鎖緊扭矩 （N· m） |
MJS-CSK-WH-RS | 依客戶需求訂製 | ||||||||||
MJS-40CSK-WH | 10 - 20 | 40 | 17 | 50 | 12 | 2 | 18 | 8.5 | 14 | M5 | 8 |
22 - 25 | 15.75 | M4 | 3.5 | ||||||||
MJS-55CSK-WH | 10 - 28 | 55 | 18 | 54 | 14 | 2 | 27.5 | 9 | 20 | M6 | 13 |
30 - 32 | 21 | M5 | 8 | ||||||||
MJS-65CSK-WH | 14 - 32 | 65 | 21 | 62 | 15 | 2.5 | 31 | 10.5 | 24 | M8 | 28 |
35 - 38 | 25 | M6 | 13 | ||||||||
＊1使用時請務必保留C尺寸。
型號 | 標準孔徑 D1-D2 | ||||||||||||||||
10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | |
MJS-40CSK-WH | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
|
|
|
MJS-55CSK-WH | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
|
MJS-65CSK-WH |
|
|
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
● 所有產品皆附有內六角止付螺栓。
● 軸心公差建議為h6或h7。
● 也可訂購一端軸套為直接固定型，另一端軸套為挾持型的組合。
● 安裝到D Cut時，請注意軸的D Cut面位置。
性能
型號 | 最大孔徑 （mm） | 常用扭矩*1 （N· m） | 最大扭矩*1 （N· m） | 零背隙*3 容許傳遞扭矩 （N· m） | 最大轉速 （min-1） | 慣性力矩*2 （kg· m2） | 靜態扭轉 （N · m/rad） | 偏心 （mm） | 偏角 （°） | 軸向偏差 （mm） | 質量*2 （g） | 彈性間隔體硬度 （JIS） |
MJS-40CSK-WH | 25 | 10 | 20 | 1.2 | 15000 | 2.7×10-5 | 570 | 0.1 | 1 | +1.2 0 | 96 | A92 |
MJS-55CSK-WH | 32 | 35 | 70 |
| 11000 | 1.0×10-4 | 1600 | 0.15 | 1 | +1.4 0 | 210 | |
MJS-65CSK-WH | 38 | 95 | 190 |
| 9000 | 2.3×10-4 | 3000 | 0.15 | 1 | +1.5 0 | 330 |
*1無需根據負荷變化修正常用扭矩和最大扭矩。但環境溫度高於30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。 MJS-CSK的可用溫度為-20℃～60℃。
*2最大孔徑時的數值。
*3傳遞零背隙時，請使用緊固型彈性間隔體。
環境溫度、溫度補正係數
環境溫度 | 溫度補正係數 |
-20℃∼30℃ | 1 |
30℃∼40℃ | 0.8 |
40℃∼60℃ | 0.7 |
構造
●挾持型
MJS-✽✽CS-✽✽ 緊固型
MJS-✽✽CS-E✽✽ 簡易拆卸型
●挾持型 + 鍵槽型
MJS-✽✽CSK-✽✽ 緊固型
MJS-✽✽CSK-E✽✽ 簡易拆卸型
●彈性間隔體
外徑 : φ14 - φ30
外徑 : φ55 - φ65
材質、表面處理
符合環保標準
| MJS-CS/MJS-CSK |
軸套 | A2017 陽極氧化處理 |
彈性間隔體 | 優力膠 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| 緊固型 | 簡易拆卸型 |
伺服馬達 | ◎ | 〇 |
步進馬達 | ◎ | ◎ |
一般常用馬達 | ◎ | ◎ |
◎：特優 ○：優
特性
| 緊固型 | 簡易拆卸型 |
零背隙 | 〇 | - |
高扭矩 | ◎ | ◎ |
容許誤差調整 | 〇 | 〇 |
吸收振動 | ◎ | ◎ |
電絶緣性 | ◎ | ◎ |
組裝 | 〇 | ◎ |
可使用溫度 | -20℃∼60℃ | -20℃∼60℃ |
◎：特優 ○：優
彈性間隔體的種類
應用
緊固型 XY軸平台/分度台/機床/射出成型機
簡易拆卸型 搬運裝置/攪拌機/鼓風機/泵/點膠機
根據軸徑、常用扭矩選型
軸徑和常用扭矩交叉區域為選型規格。
選型範例
選型條件為軸徑φ15、常用扭矩6N．m時，選型規格為MJS-40CS-RD MJS-40CS-ERD
軸孔部詳圖
標準孔徑 D
| 鍵槽 | 鍵 | |||
b | t | 公稱尺寸 b×h | |||
基準尺寸 | 容許公差（JS9） | 基準尺寸 | 容許公差 | ||
10、11、12 | 4 | ±0.0150 | 1.8 | ＋0.1 0 | 4×4 |
14、15、16 | 5 | ±0.0150 | 2.3 | ＋0.1 0 | 5×5 |
18、19、20、22 | 6 | ±0.0150 | 2.8 | ＋0.1 0 | 6×6 |
24、25、28、30 | 8 | ±0.0180 | 3.3 | ＋0.2 0 | 8×7 |
32、35、38 | 10 | ±0.0180 | 3.3 | ＋0.2 0 | 10×8 |
彈性間隔體詳圖
●簡易拆卸型
可順利地組裝、拆分軸套與彈性間隔體。
可減少裝置的組裝、維護時間。
可預先將軸套安裝到軸上，即便是不易看見聯軸器的部位，也可輕鬆組裝。
●緊固型

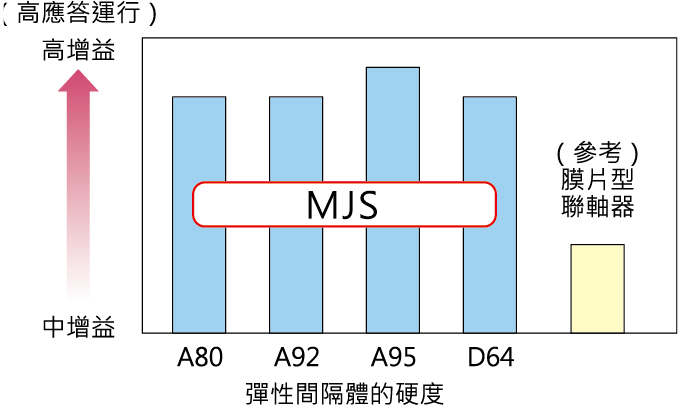

在兩軸套間嵌入一個彈性間隔體，可在零背隙*的情況下使用。透過彈性間隔體的減振性提高伺服馬達的增益，實現超過簧片型
聯軸器的高回應運行。
*有關在零背隙的情況下使用時的扭矩，請參照性能表。
