MST-C

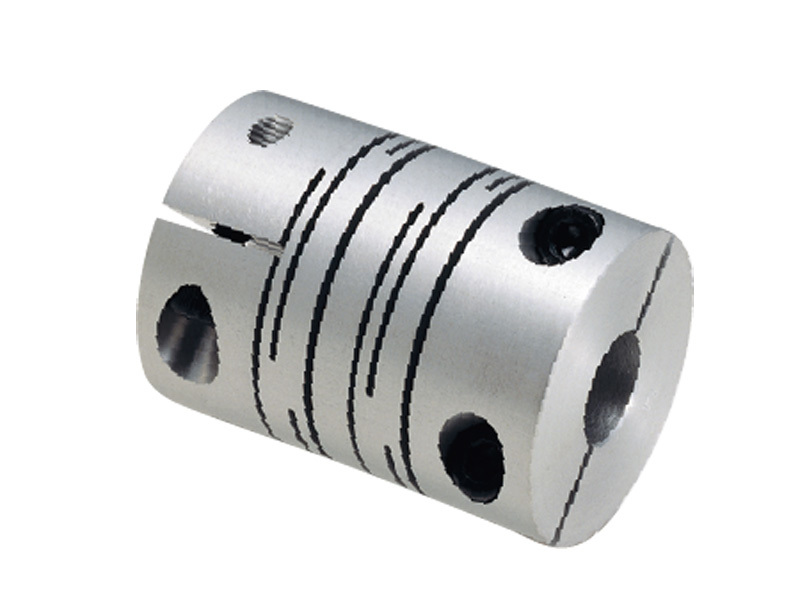

Msts c
產品描述

●在圓柱材上切割，為一體成型的金屬撓性聯軸器。
●切割成型的狹縫可容許偏心、偏角以及軸向偏差。
●有鋁合金製、全不鏽鋼製2種材質。
●外徑為φ8 - φ63，產品種類豐富齊全。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：一體狹縫切割型
  • 鎖緊方式：夾緊型
  • 馬達類型：步進馬達, 通用馬達
  • 特性：零背隙

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

MST-12C

12

5

18.5

2.5

4

M2

0.5

MST-16C

16

6.5

23

3.25

5

M2.5

1

MST-20C

20

7.5

26

3.75

6.5

M2.5

1

MST-25C

25

8.5

31

4.25

9

M3

1.5

MST-32C

32

12

41

6

11

M4

2.5

MST-40C

40

17

56

8.5

14

M5

4

MST-50C

50

21

71

10.5

18

M6

8

MST-63C

63

26

90

13

24

M8

16


型號

標準孔徑

D1-D2

MST-12C

4- 4

4-5

4.5-5

5-5

　

　

　

　

MST-16C

4.5-5

4.5- 6

5-5

5- 6

6 -   6

　

　

　

MST-20C

5- 6

5- 6.35

　

　

　

　

　

　

6.35-8

8-8

5-7

5-8

6 -   6

6 -   6.35

6 -   7

6 -   8

MST-25C

5- 6

6- 6

6- 6.35

6-8

　

　

　

　

8-9.525

8-10

9.525-10

10-10

6 - 10

6.35   -  8

6.35 - 10

8 -   8

MST-32C

8-8

8-9.525

8-10

8-12

　

　

　

　

10-12

10-14

12-12

12-14

9.525 - 10

9.525 - 12

10 - 10

10 - 11

MST-40C

8-8

8-10

　

　

　

　

　

　

15-16

16-16

10-10

12-12

12 - 14

14 - 14

14 - 16

15 - 15

MST-50C

12-14

14-14

15-15

16-16

18 - 18

　

　

　

MST-63C

14-14

16-16

18-18

　

　

　

　

　

●  所有產品皆附有內六角螺栓。

●  軸心公差建議為h6或h7。

●  安裝到D Cut軸時，請注意軸的D Cut面位置。


性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

MST-12C

5

0.4

0.8

52000

7.8×10-8

45

0.1

2

±0.3

3.6

MST-16C

6

0.5

1

39000

3.4×10-7

80

0.1

2

±0.4

9.2

MST-20C

8

1

2

31000

9.1×10-7

170

0.1

2

±0.4

16

MST-25C

10

2

4

25000

2.6×10-6

380

0.15

2

±0.5

28

MST-32C

14

4

8

19000

9.7×10-6

500

0.15

2

±0.5

64

MST-40C

18

8

16

15000

3.3×10-5

700

0.2

2

±0.5

140

MST-50C

22

16

32

12000

1.0×10-4

1800

0.2

2

±0.5

270

MST-63C

30

32

64

10000

3.2×10-4

3100

0.2

2

±0.5

530

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。

＊2  最大孔徑時的數值。


構造

●螺栓直接固定型

 MST 鋁合金製

 MSTS 全不鏽鋼製

●挾持型

 MST-C 鋁合金製

 MSTS-C 全不鏽鋼製

外徑φ40 - φ63

 MSTS-C 全不鏽鋼製

外徑φ12 - φ32

●螺栓直接固定型 + 鍵槽型

 MST-K 鋁合金製

MSTS-K 全不鏽鋼製

材質、表面處理                                                         符合環保標準

　

MST/MST-C/MST-K

MSTS/MSTS-C/MSTS-K

主體

A2017

陽極處理

SUS303

內六角止付螺栓

SCM435

四氧化三鐵保護膜(黑)

SUSXM7

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)

SUSXM7


適用馬達

　

MST

MSTS

伺服馬達

-

-

步進馬達

◎

◎

一般常用馬達

◎

◎

◎：特優      ○：優


特性

　

MST

MSTS

零背隙

◎

◎

高扭矩

〇

〇

高扭轉剛性

〇

〇

容許誤差調整

〇

〇

耐腐蝕性(全不鏽鋼)

-

◎

◎：特優      ○：優


應用

搬運裝置/XY軸平台/零件送料機

根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格

選型範例

選型條件為軸徑φ10、常用扭矩1.5N．m時，選型規格為MST-25  MSTS-25


切割詳圖
