尺寸
型 號 | A | L | W | F | M | 螺栓鎖緊扭矩 (N· m) |
MST-32K | 32 | 12 | 41 | 6 | M4 | 1.7 |
MST-40K | 40 | 17 | 56 | 8.5 | M5 | 4 |
MST-50K | 50 | 21 | 71 | 10.5 | M6 | 7 |
MST-63K | 63 | 26 | 90 | 13 | M8 | 15 |
型號 | 標準孔徑(容許公差H8) D1-D2 | ||
MST-32K | 12 - 12 | 14 - 14 |
|
MST-40K | 14 - 14 | 16 - 16 | 18 - 18 |
MST-50K | 16 - 16 | 18 - 18 | 20 - 20 |
MST-63K | 20 - 20 | 25 - 25 | 30 - 30 |
● 所有產品皆附有內六角止付螺栓。
● 軸心公差建議為h6或h7。
性能
型號 | 最大孔徑 (mm) | 常用扭矩*1 (N· m) | 最大扭矩*1 (N· m) | 最大轉速 (min-1) | 慣性力矩*2 (kg· m2) | 靜態扭轉剛性 (N · m/rad) | 偏心 (mm) | 偏角 (°) | 軸向偏差 (mm) | 質量*2 (g) |
MST-32K | 14 | 4 | 8 | 19000 | 9.6×10-6 | 500 | 0.15 | 2 | ±0.5 | 59 |
MST-40K | 18 | 8 | 16 | 15000 | 3.2×10-5 | 700 | 0.2 | 2 | ±0.5 | 130 |
MST-50K | 20 | 16 | 32 | 12000 | 1.0×10-4 | 1800 | 0.2 | 2 | ±0.5 | 270 |
MST-63K | 30 | 32 | 64 | 10000 | 3.2×10-4 | 3100 | 0.2 | 2 | ±0.5 | 490 |
*1 無須根據負荷變化修正常用扭矩和最大扭矩。
*2 最大孔徑時的數值。
構造
●螺栓直接固定型
MST 鋁合金製
MSTS 全不鏽鋼製
●挾持型
MST-C 鋁合金製
MSTS-C 全不鏽鋼製
外徑φ40 - φ63
MSTS-C 全不鏽鋼製
外徑φ12 - φ32

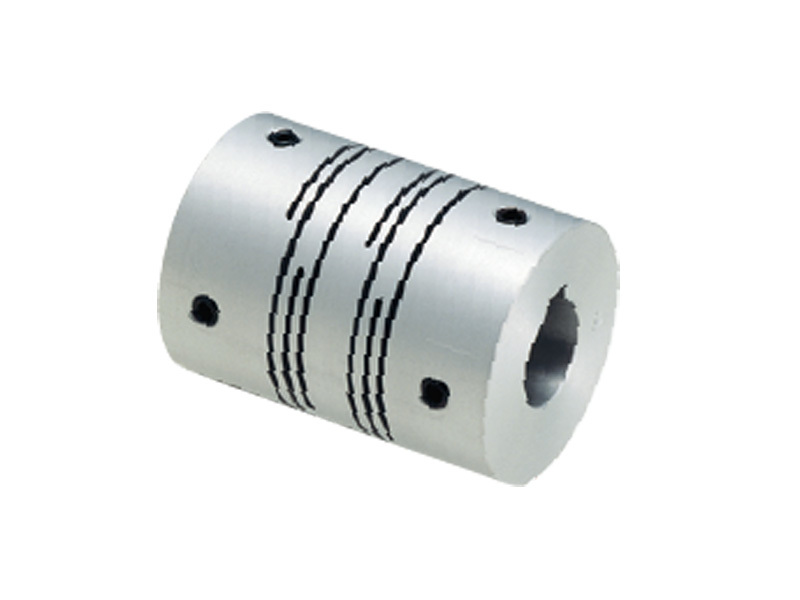

●螺栓直接固定型 + 鍵槽型
MST-K 鋁合金製
MSTS-K 全不鏽鋼製
材質、表面處理 符合環保標準
| MST/MST-C/MST-K | MSTS/MSTS-C/MSTS-K |
主體 | A2017 陽極處理 | SUS303 |
內六角止付螺栓 | SCM435 四氧化三鐵保護膜(黑) | SUSXM7 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) | SUSXM7 |
適用馬達
| MST | MSTS |
伺服馬達 | - | - |
步進馬達 | ◎ | ◎ |
一般常用馬達 | ◎ | ◎ |
◎:特優 ○:優
特性
| MST | MSTS |
零背隙 | ◎ | ◎ |
高扭矩 | 〇 | 〇 |
高扭轉剛性 | 〇 | 〇 |
容許誤差調整 | 〇 | 〇 |
耐腐蝕性(全不鏽鋼) | - | ◎ |
◎:特優 ○:優
應用
搬運裝置/XY軸平台/零件送料機
根據軸徑、常用扭矩選型
軸徑和常用扭矩交叉區域為選型規格
選型範例
選型條件為軸徑φ10、常用扭矩1.5N.m時,選型規格為MST-25 MSTS-25
軸孔部詳圖
孔徑 D | 鍵槽 | 鍵 | |||
b | t | 公稱尺寸 b×h | |||
基準尺寸 | 容許公差 (JS9) | 基準尺寸 | 容許公差 | ||
12 | 4 | ±0.0150 | 1.8 | + 0 .1 0 | 4×4 |
14・16 | 5 | ±0.0150 | 2.3 | + 0 .1 0 | 5×5 |
18・20 | 6 | ±0.0150 | 2.8 | + 0 .1 0 | 6×6 |
25・30 | 8 | ±0.0180 | 3.3 | + 0. 2 0 | 8×7 |
●引用自JIS B 1301
型號 | 2D / 3D 檔下載 | |
---|---|---|
MST-32K | MST-32K.zip | MST-K_MSTS-K.pdf |
MST-40K | MST-40K.zip | MST-K_MSTS-K.pdf |
MST-50K | MST-50K.zip | MST-K_MSTS-K.pdf |
MST-63K | MST-63K.zip | MST-K_MSTS-K.pdf |
