尺寸
型 號 | A | L | W | F | M | 螺栓鎖緊扭矩 (N· m) |
MSTS-8 | 8 | 3.5 | 14 | 1.7 | M2 | 0.3 |
MSTS-12 | 12 | 5 | 18.5 | 2.5 | M2.5 | 0.5 |
MSTS-16 | 16 | 6.5 | 23 | 3 | M3 | 0.7 |
MSTS-20 | 20 | 7.5 | 26 | 3 | M3 | 0.7 |
MSTS-25 | 25 | 8.5 | 31 | 4 | M4 | 1.7 |
MSTS-32 | 32 | 12 | 41 | 6 | M4 | 1.7 |
MSTS-40 | 40 | 17 | 56 | 8.5 | M5 | 4 |
MSTS-50 | 50 | 21 | 71 | 10.5 | M6 | 7 |
MSTS-63 | 63 | 26 | 90 | 13 | M8 | 15 |
型號 | 標準孔徑(容許公差H8) D1-D2 | |||||||
MSTS-8 | 2-2 | 2-3 | 3-3 |
|
|
|
|
|
MSTS-12 | 3-3 | 3- 4 | 4- 4 | 4-5 | 4.5-5 | 5-5 | 5- 6 |
|
MSTS-16 | 4- 4 | 4-5 | 4- 6 | 4.5-5 |
|
|
|
|
6- 6.35 | 6-7 | 6-8 | 6.35-8 | 5-5 | 5- 6 | 5-8 | 6- 6 | |
MSTS-20 | 5-5 | 5- 6 | 5-8 | 6- 6 | 6- 6.35 |
|
|
|
6.35-8 | 8-8 | 8-9.525 | 8-10 | 10-10 | 6-7 | 6-8 | 6-10 | |
MSTS-25 | 5- 6 | 6- 6 | 6- 6.35 | 6-8 | 6-10 | 6.35-8 | 6.35-10 | 8-8 |
8-9.525 | 8-10 | 8-12 | 9.525-10 | 10-10 | 10-11 | 10-12 | 12-12 | |
MSTS-32 | 6-8 | 6.35-8 | 8-8 | 8-10 | 8-12 | 9.525-12 |
|
|
10-12 | 10-14 | 12-12 | 12-14 | 14-14 | 14-16 | 10-10 | 10-11 | |
MSTS- 40 | 8-9.525 | 10-10 | 12-12 | 14-14 | 15-15 | 16-16 | 16-18 | 18-18 |
MSTS-50 | 12-12 | 14-14 | 15-15 | 16-18 |
|
|
|
|
MSTS- 63 | 14-14 |
|
|
|
|
|
|
|
● 所有產品皆附有內六角止付螺栓。
● 孔徑為φ4以下時,僅附1個止付螺栓。
● 軸心公差建議為h6或h7。
性能
型號 | 最大孔徑 (mm) | 常用扭矩*1 (N· m) | 最大扭矩*1 (N· m) | 最大轉速 (min-1) | 慣性力矩*2 (kg· m2) | 靜態扭轉剛性 (N · m/rad) | 偏心 (mm) | 偏角 (°) | 軸向偏差 (mm) | 質量*2 (g) |
MSTS-8 | 4 | 0.2 | 0.4 | 78000 | 3.1×10-8 | 50 | 0.1 | 2 | ±0.2 | 3 |
MSTS-12 | 6 | 0.3 | 0.6 | 52000 | 2.1×10-7 | 64 | 0.1 | 2 | ±0.3 | 9.3 |
MSTS-16 | 8 | 0.5 | 1 | 39000 | 8.4×10-7 | 85 | 0.1 | 2 | ±0.3 | 21 |
MSTS-20 | 10 | 1 | 2 | 31000 | 2.4×10-6 | 250 | 0.1 | 2 | ±0.3 | 38 |
MSTS-25 | 12 | 2 | 4 | 25000 | 6.8×10-6 | 330 | 0.15 | 2 | ±0.4 | 71 |
MSTS-32 | 16 | 3.5 | 7 | 19000 | 2.6×10-5 | 850 | 0.15 | 2 | ±0.5 | 160 |
MSTS-40 | 20 | 8 | 16 | 15000 | 8.7×10-5 | 1000 | 0.2 | 2 | ±0.5 | 350 |
MSTS-50 | 25 | 15 | 30 | 12000 | 2.7×10-4 | 1400 | 0.2 | 2 | ±0.5 | 700 |
MSTS-63 | 35 | 35 | 70 | 10000 | 8.4×10-4 | 1800 | 0.2 | 2 | ±0.5 | 1300 |
*1 無須根據負荷變化修正常用扭矩和最大扭矩。
*2 最大孔徑時的數值。
構造

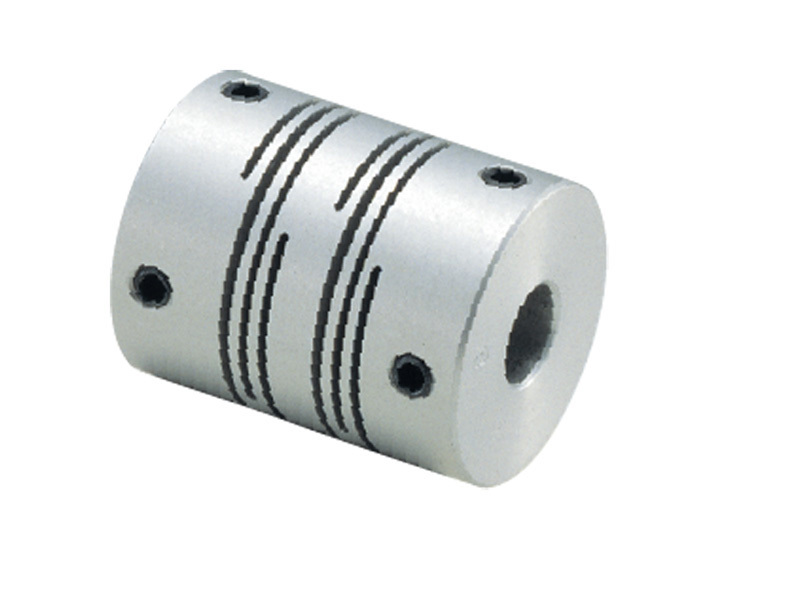

●螺栓直接固定型
MST 鋁合金製
MSTS 全不鏽鋼製
●挾持型
MST-C 鋁合金製
MSTS-C 全不鏽鋼製
外徑φ40 - φ63
MSTS-C 全不鏽鋼製
外徑φ12 - φ32
●螺栓直接固定型 + 鍵槽型
MST-K 鋁合金製
MSTS-K 全不鏽鋼製
材質、表面處理 符合環保標準
| MST/MST-C/MST-K | MSTS/MSTS-C/MSTS-K |
主體 | A2017 陽極處理 | SUS303 |
內六角止付螺栓 | SCM435 四氧化三鐵保護膜(黑) | SUSXM7 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) | SUSXM7 |
適用馬達
| MST | MSTS |
伺服馬達 | - | - |
步進馬達 | ◎ | ◎ |
一般常用馬達 | ◎ | ◎ |
◎:特優 ○:優
特性
| MST | MSTS |
零背隙 | ◎ | ◎ |
高扭矩 | 〇 | 〇 |
高扭轉剛性 | 〇 | 〇 |
容許誤差調整 | 〇 | 〇 |
耐腐蝕性(全不鏽鋼) | - | ◎ |
◎:特優 ○:優
應用
搬運裝置/XY軸平台/零件送料機
根據軸徑、常用扭矩選型
軸徑和常用扭矩交叉區域為選型規格
選型範例
選型條件為軸徑φ10、常用扭矩1.5N.m時,選型規格為MST-25 MSTS-25
