MSX-C

Msx c
產品描述

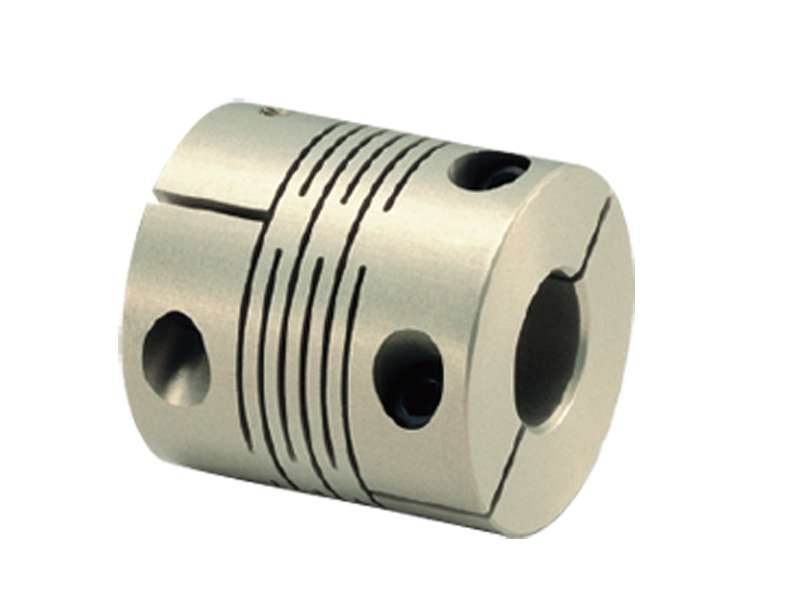

●在圓柱材上切割，為一體成型的金屬撓性聯軸器。
●扭轉剛性極高，且慣性力矩低。
●採用鋁合金中強度最高的超硬鋁(A7075)。
●切割成型的狹縫可容許偏心、偏角以及軸向偏差。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：一體狹縫切割型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 高剛性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

MSX-16C

16

6

17.4

3

4.74

M2

0.5

MSX-19C

19

6.8

20

3.4

5.6

M2.5

1

MSX-24C

24

8.5

25

4.25

8

M3

1.5

MSX-29C

29

10.2

30

5.1

9

M3

1.5

MSX-34C

34

12

35

6

11

M3

1.5

MSX-39C

39

13.5

40

6.75

14

M4

2.5

MSX-44C

44

15.5

45

7.75

16

M4

2.5


型號

標準孔徑

D1-D2

MSX-16C

5-5

5- 6

6- 6

　

　

　

　

　

MSX-19C

5-5

5- 6

5-7

　

　

　

　

　

6.35- 6.35

6.35-8

8-8

5-8

6 -   6

6 -   6.35

6 -   7

6 -   8

MSX-24C

6- 6

6-8

6-10

6.35- 6.35

　

　

　

　

8-9.525

8-10

9.525-10

10-10

6.35 -   8

6.35 - 10

7 -   8

8 -   8

MSX-29C

8-8

　

　

　

　

　

　

　

12-12

8-10

8-11

8-12

10 - 10

10 - 11

10 - 12

11 - 12

MSX-34C

10-14

11-14

12-12

　

　

　

　

　

15-15

15-16

16-16

12-14

12 - 16

14 - 14

14 - 15

14 - 16

MSX-39C

10-14

12-12

12-14

　

　

　

　

　

15-15

15-16

16-16

12-15

12 - 16

12 - 19

14 - 14

14 - 15

MSX-44C

12-12

12-14

12-19

　

　

　

　

　

15-19

15-20

20-20

14-14

14 - 15

14 - 16

15 - 15

15 - 16

●  所有產品皆附有內六角止付螺栓。
●  軸心公差建議為h6或h7。
●  安裝到D Cut時，請注意軸的D Cut面位置。


性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

MSX-16C

6

0.5

1

39000

2.5×10-7

200

0.05

0.5

±0.1

7

MSX-19C

8

1

2

33000

5.8×10-7

270

0.05

0.5

±0.1

12

MSX-24C

10

1.5

3

26000

1.8×10-6

790

0.05

0.5

±0.1

23

MSX-29C

12

2

4

21000

4.7×10-6

1400

0.05

0.5

±0.1

41

MSX-34C

16

3

6

18000

1.1×10-5

2200

0.05

0.5

±0.1

62

MSX-39C

20

6

12

16000

2.3×10-5

4100

0.05

0.5

±0.1

88

MSX-44C

22

9

18

14000

4.3×10-5

5100

0.05

0.5

±0.1

128

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。

＊2  最大孔徑時的數值。


構造

●螺栓直接固定型

MSX


●挾持型

●挾持型

MSX-C


材質、表面處理                                                         符合環保標準

　

MSX/MSX-C

主體

A7075

陽極處理

內六角止付螺栓

SCM435

四氧化三鐵保護膜(黑)

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

MSX

伺服馬達

◎

步進馬達

◎

一般常用馬達

◎

◎：特優      ○：優


特性

　

MSX

零背隙

◎

高扭矩

〇

高扭轉剛性

◎

◎：特優      ○：優


應用

線性模組/精密XY軸平台/分度台

根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格

選型範例

選型條件為軸徑φ15、常用扭矩2N．m時，選型規格為MSX-34  MSX-34C


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

額定扭矩

（N· m）

最大扭矩

（N· m）

MSX

定位螺栓固定型

MSX-C

挾持型

10

5 - 6

0.032

0.096

MSX-16

MSX-16C

20

5 - 6

0.064

0.19

MSX-16

MSX-16C

30

5 - 7

0.096

0.29

MSX-19

MSX-19C

50

6 - 8

0.16

0.48

MSX-19

MSX-19C

100

8

0.32

0.95

MSX-19

MSX-19C

200

9 - 14

0.64

1.9

MSX-29

MSX-34C

400

14

1.3

3.8

MSX-39

MSX-39C

750

16 - 19

2.4

7.2

MSX-44

MSX-44C

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。

型號 2D / 3D 檔下載 PDF
MSX-16C MSX-16C.zip   MSX-C.pdf
MSX-19C MSX-19C.zip   MSX-C.pdf
MSX-24C MSX-24C.zip   MSX-C.pdf
MSX-29C MSX-29C.zip   MSX-C.pdf
MSX-34C MSX-34C.zip   MSX-C.pdf
MSX-39C MSX-39C.zip   MSX-C.pdf
MSX-44C MSX-44C.zip   MSX-C.pdf
