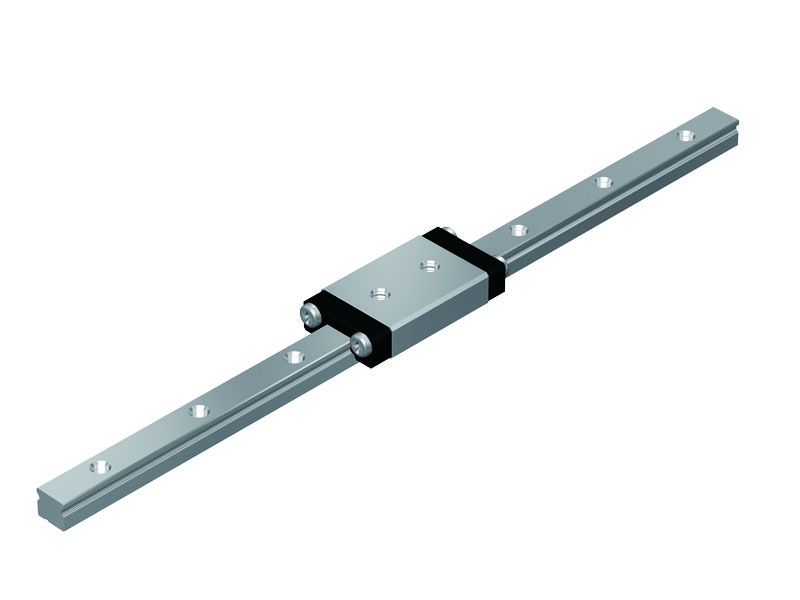

RSR-M、RSR-N、RSR-WM、RSR-WN、RSR-WVM型

單位 : mm

註） RSR2和3型沒有油孔。潤滑時，往LM軌道的滾動面上塗抹潤滑劑。RSR2N/2WN/3M/3N無防塵用密封墊片。
        長度＊     下的最大長度是指LM軌道的標準最大長度。
        靜態容許力矩＊    1個：使用1個LM滑塊時的靜態容許力矩
                                      2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩
        滑塊全長尺寸L     尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。
        不鏽鋼產品具有優越的耐腐性及耐環境性。
        如將LM滑塊從LM軌道卸下，滾珠將會脫落。還請多加注意。

● 安裝LM軌道／滑塊時的推薦鎖緊扭力

表1 中表示安裝LM滑塊、軌道RSR2、RSR3型時推薦螺絲鎖緊扭力。


表1 　 安裝螺絲時的推薦鎖緊扭力
