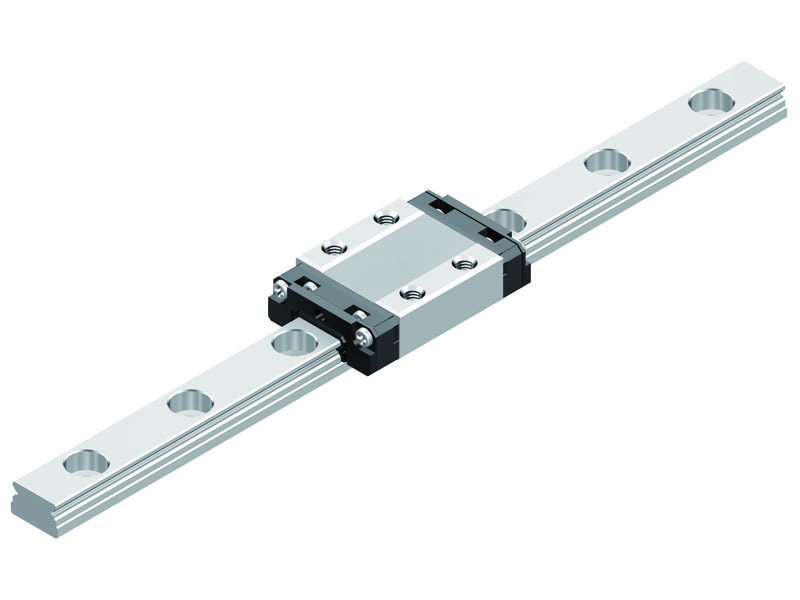

RSX-SM、RSX-M、RSX-NM型

單位 : mm

註) 由於LM滑塊、LM軌道和滾珠是不銹鋼製，這些型號耐腐蝕性強，不受環境影響。
      使用潤滑孔不是用於潤滑，可能會導致部件損壞。
      長度＊         下的最大長度是指LM軌道的標準最大長度。
      靜態容許力矩＊ :      1個 : 使用1個LM滑塊的靜態容許力矩值
                                        2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩
      滑塊全長尺寸L        尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。
      如安裝其他防塵用零件或潤滑裝置，滑塊全長L會增加。

● 下表為RSX5、7型的LM滑塊組裝時的螺絲參考鎖固扭力。
   參考鎖固扭力

*若用鎖固扭力以上鎖固，會影響到精度。請務必在鎖固扭力的規定值以下鎖固。
