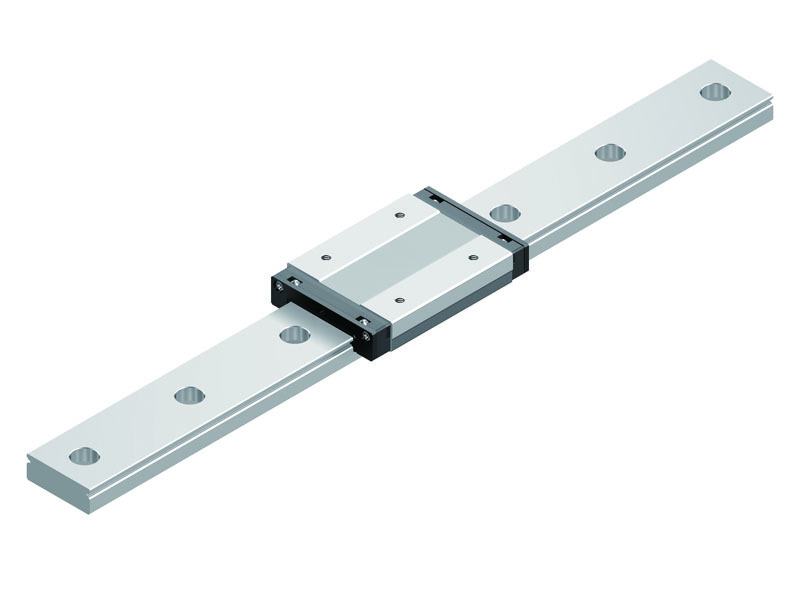

RSX-WSM、RSX-WM、RSX-WNM型

單位 : mm

註) 由於LM滑塊、LM軌道和滾珠是不銹鋼製，這些型號耐腐蝕性強，不受環境影響。
使用潤滑孔不是用於潤滑，可能會導致部件損壞。
長度＊         下的最大長度是指LM軌道的標準最大長度。
靜態容許力矩＊ :      1個 : 使用1個LM滑塊的靜態容許力矩值
2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩
滑塊全長尺寸L        尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。
如安裝其他防塵用零件或潤滑裝置，滑塊全長L會增加。

● 下表為RSX5W、7W型的LM滑塊組裝時的螺絲參考鎖固扭力。
   參考鎖固扭力

*若用鎖固扭力以上鎖固，會影響到精度。請務必在鎖固扭力的規定值以下鎖固。
