SR-TB、SR-TBM、SR-SB、SR-SBM型

Thk sr tb800x600
產品描述

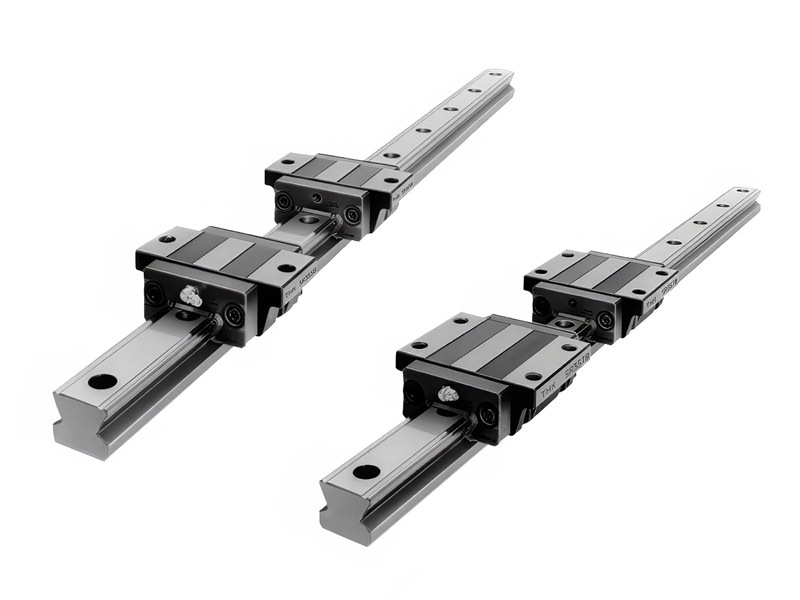

徑向LM導軌，S R 型與具有4 5° 的接觸構造相比，在額定負荷與使用壽命、精度、剛性上有卓越特性。通過利用這些特性，可製造出更高精度、高剛性的機械和裝置。

產品規格
  • 品牌：THK
  • 分類：線性滑軌
  • 子分類：高剛性型



單位 : mm

註1） 長度* 下的最大長度是指LM軌道的標準最大長度。
          靜態容許力矩*    1個：使用1個LM滑塊時的靜態容許力矩
                                      2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩
          滑塊全長尺寸L 尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。
          如安裝其他防塵用零件或潤滑裝置，滑塊全長L會增加。
          型號內的記號M代表LM滑塊、LM軌道、滾珠的材質為不鏽鋼。
          不鏽鋼產品具有優越的耐腐性及耐環境性。

註2） SR15型及25型有安裝孔尺寸不同的2種軌道。(請參閱表1 )
          置換SSR型時，請注意LM軌道安裝孔尺寸。

表1　 LM軌道安裝孔尺寸

型號

標準軌道

次標準軌道

SR 15

M3用（無記號）

M4用（記號Y）

SR 25

M6用（記號Y）

M5用（無記號）
