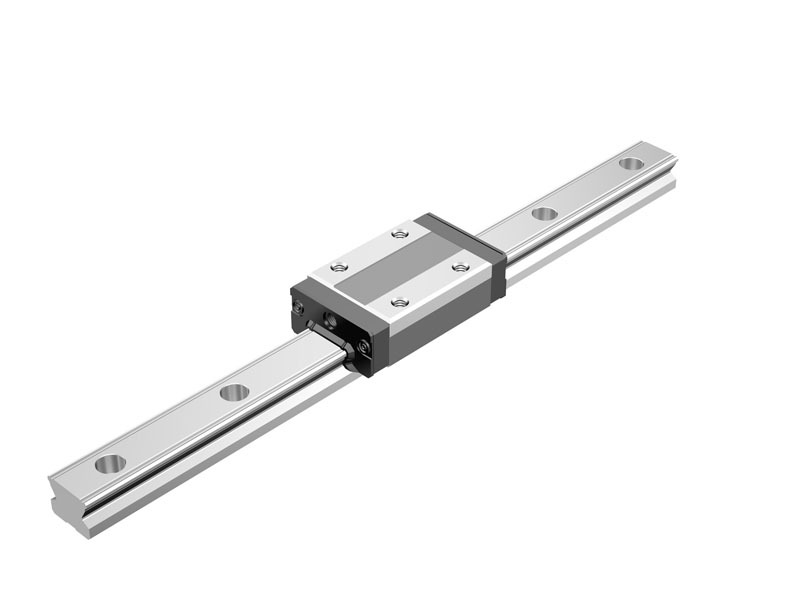

SR-W、SR-WM、SR-V、SR-VM、SR-T型

單位 : mm

註1） 長度* 下的最大長度是指LM軌道的標準最大長度。
          靜態容許力矩*    1個：使用1個LM滑塊時的靜態容許力矩
                                      2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩
          滑塊全長尺寸L 尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。
          如安裝其他防塵用零件或潤滑裝置，滑塊全長L會增加。
          型號內的記號M代表LM滑塊、LM軌道、滾珠的材質為不鏽鋼。
          不鏽鋼產品具有優越的耐腐性及耐環境性。
          SR85T、100T、120T、150T型為訂購生產品。
          SR85T、100T型的油嘴隨附於LM滑塊的側面。
註2） SR15型及25型有安裝孔尺寸不同的2種軌道。
          置換SSR型時，請注意LM軌道安裝孔尺寸。

表1　 LM軌道安裝孔尺寸
