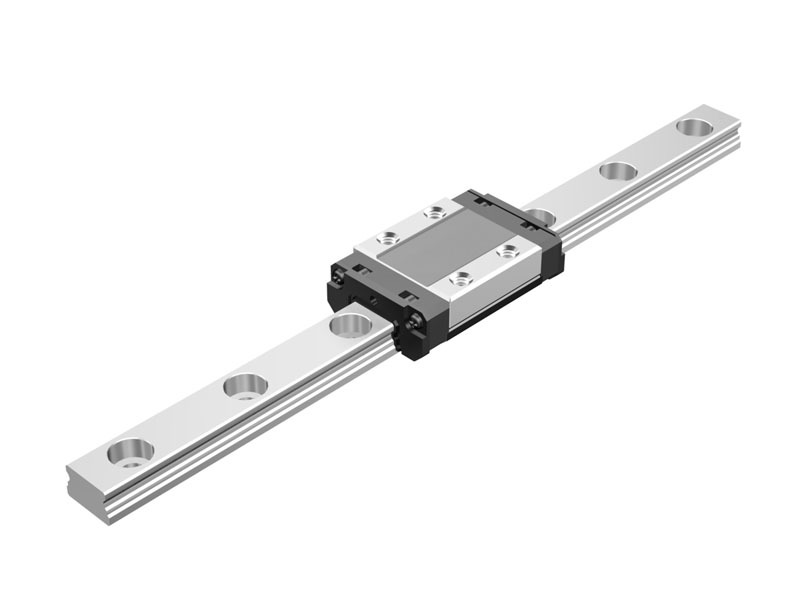

SRS-S、SRS-M、SRS-N型

SRS-S、SRS-M和SRS-N型

單位 : mm

註）由於LM滑塊、LM軌道和滾珠是不銹鋼製，這些型號耐腐蝕性強，不受環境影響。

        SRS-G為不帶滾珠保持器的全滾珠型。

       使用潤滑孔不是用於潤滑，可能會導致部件損壞。

       長度＊ 下的最大長度是指LM軌道的標準最大長度。

       靜態容許力矩＊     1個：使用1個LM滑塊時的靜態容許力矩

                                      2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩

       滑塊全長尺寸L 尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。

       如安裝其他防塵用零件或潤滑裝置，滑塊全長L會增加。

       SRS5M﹑SRS5N形從LM軌道上移出滑塊的話，滾珠會掉出來。

        固定SRS5M型的LM軌道時，可使用精密儀器用十字槽螺釘（No.0盤形頭螺釘，1級）M2。

● 下表為SRS5，7型的LM滑塊組裝時的螺絲參考鎖固扭力。

＊ 若用鎖固扭力以上鎖固，會影響到精度。

     請務必在鎖固扭力的規定值以下鎖固。

單位 : mm

註）由於LM滑塊、LM軌道和滾珠是不銹鋼製，這些型號耐腐蝕性強，不受環境影響。

        SRS-G為不帶滾珠保持器的全滾珠型。

        如要於SRS 15S/M/N、20M、25M型上裝油嘴時，請指示樣式。

        使用潤滑孔不是用於潤滑，可能會導致部件損壞。

        長度＊ 下的最大長度是指LM軌道的標準最大長度。

        靜態容許力矩＊    1個：使用1個LM滑塊時的靜態容許力矩

                                      2個緊靠：將2個LM滑塊緊靠時的靜態容許力矩

        滑塊全長尺寸L 尺寸表所記載的滑塊全長L是防塵用記號為UU或SS時的尺寸。

       如安裝其他防塵用零件或潤滑裝置，滑塊全長L會增加。
