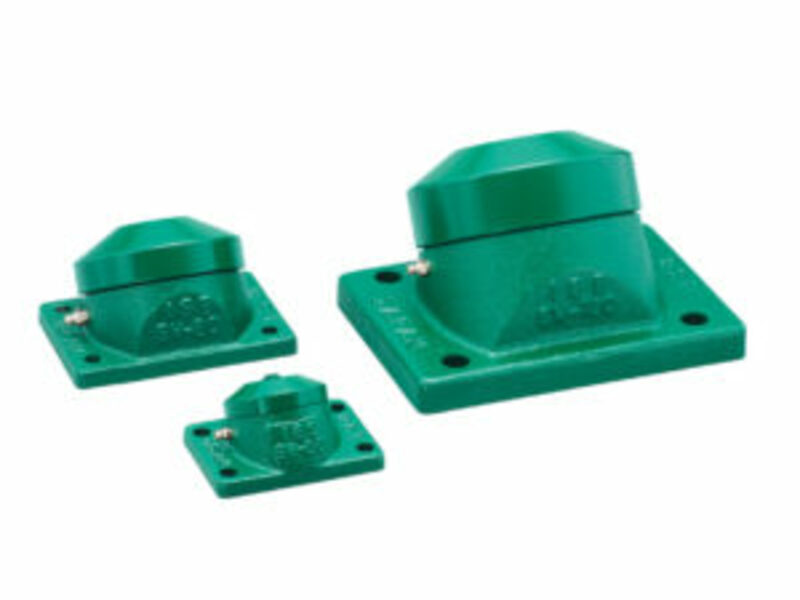

SW-I型
產品描述
SW-I 型 特殊滾輪尺寸輕巧，可承受重荷重，而且耐久性佳。
主要用於迴轉盤外圍的支撐。
產品規格
- 品牌：ISB
- 分類：特殊滾輪
- 子分類：SW型
規格 | 自重 Product Weight | 使用荷重 Load Capacity | 滾輪頭部 | 滾輪本體 | ||||
（kg） | （N） | （lbs） | （kgf） | （N） | （lbf） | Head | Body | |
SW-50-I | 0.95 | 9.31 | 2.1 | 100 | 980 | 221 | S45C（淬火） | FC250 |
SW-70-I | 2.3 | 22.5 | 5.1 | 250 | 2450 | 551 | S45C（淬火） | FC250 |
SW-80-I | 4.2 | 41.2 | 9.3 | 400 | 3920 | 882 | S45C | FC250 |
SW-100-I | 8.2 | 80.4 | 18 | 600 | 5880 | 1323 | S45C | FC250 |
SW-130-I | 14 | 137 | 31 | 1200 | 11800 | 2646 | S45C | FC250 |
SW-150-I | 16.8 | 165 | 37 | 1500 | 14700 | 3308 | S45C | FC250 |
SW-180-I | 23 | 225 | 51 | 2000 | 19600 | 4410 | S45C | FC250 |
SW-225-I | 50 | 490 | 110 | 2500 | 24500 | 5513 | S45C（淬火） | FC250 |
SW-250-I | 80 | 784 | 176 | 5000 | 49000 | 11025 | S45C（淬火） | FC250 |
| 型號 | 2D / 3D 檔下載 | |
|---|---|---|
| SW-50-I | e_040_5105_sw_50_i_w.dwg | |
| SW-70-I | e_040_5107_sw_70_i_w.dwg | |
| SW-80-I | e_040_5108_sw_80_i_w.dwg | |
| SW-100-I | e_040_5110_sw_100_i_w.dwg | |
| SW-130-I | e_040_5113_sw_130_i_w.dwg | |
| SW-150-I | e_040_5115_sw_150_i_w.dwg | |
| SW-180-I | e_040_5118_sw_180_i_w.dwg | |
| SW-225-I | e_040_5122_sw_225_i_w.dwg | |
| SW-250-I | e_040_5125_sw_250_i_w.dwg |
