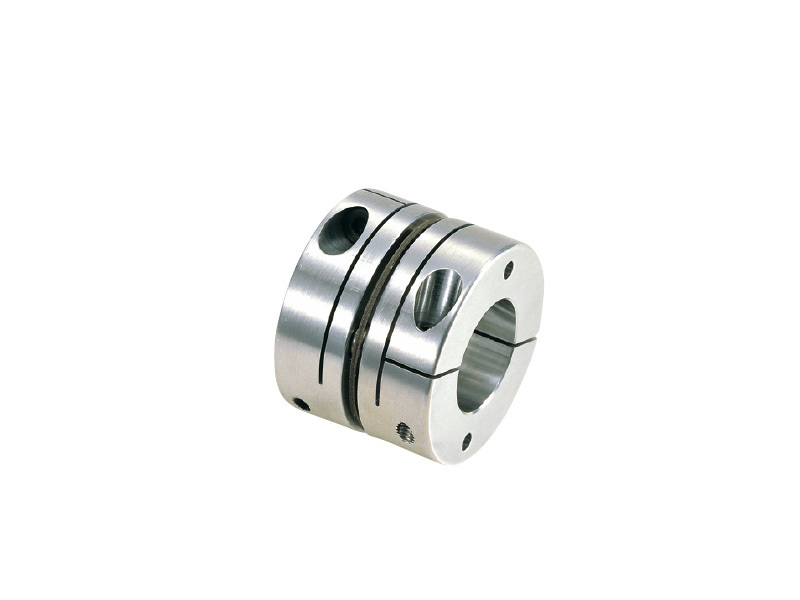

XBS-C

Xbs
產品描述

●長度短，體積小巧。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
●尺寸選擇性多。外徑 : φ15~φ104、孔徑 : φ3~φ50
●XBS軸套採用鋁合金中強度最高的A7075材質。
●XBSS是使用了不鏽鋼軸套的全不鏽鋼型產品。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：簧片型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 高扭矩, 高剛性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

XBS-15C2

15

7.5

16

2.3

5.25

M2

0.5

XBS-19C2

19

9

19

2.5

7.1

M2

0.5

XBS-25C2

25

11

23.6

3.5

9.25

M2.5

1

XBS-27C2

27

11

23.6

3.5

10.25

M2.5

1

XBS-34C3

34

12

26.2

4

13

M3

1.5

XBS-39C2

39

15

32.8

5

14.5

M4

3.5

XBS-44C2

44

15

32.8

5

17

M4

3.5

XBS-56C3

56

20

43.2

6

21.25

M5

8

XBS-68C5

68

24

53

7

25

M6

13

XBS-82C5

82

31

68

9

29.5

M8

30

XBS-94C7

94

31

68.8

9

35.5

M8

30

XBS-104C8

104

32

71.2

9

40.5

M8

30


型號

標準孔徑

D1-D2

3

4

5

6

8

10

11

12

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

XBS-15C2

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBS-19C2

　

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBS-25C2

　

　

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBS-27C2

　

　

　

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBS-34C3

　

　

　

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBS-39C2

　

　

　

　

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

XBS-44C2

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

XBS-56C3

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

XBS-68C5

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

XBS-82C5

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

　

　

　

　

　

XBS-94C7

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

　

XBS-104C8

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●  所有產品皆附有內六角螺栓。

●  軸心公差建議為h6或h7。

●  安裝到D Cut時，請注意軸的D Cut面位置。


性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XBS-15C2

6

0.6

1.2

42000

9.8×10-8

300

0.02

0.5

±0.1

5

XBS-19C2

8

1

2

33000

2.9×10-7

600

0.02

1

±0.1

9

XBS-25C2

12

2

4

25000

1.1×10-6

1300

0.02

1

±0.2

17

XBS-27C2

14

2.2

4.4

23000

1.4×10-6

1600

0.02

1

±0.2

21

XBS-34C3

16

4.2

8.4

18000

4.0×10-6

2500

0.02

1

±0.3

43

XBS-39C2

20

8

16

16000

9.8×10-6

4600

0.02

1

±0.3

83

XBS-44C2

22

10

20

14000

1.6×10-5

6000

0.02

1

±0.3

105

XBS-56C3

28

25

50

11000

5.7×10-5

14000

0.02

1

±0.4

232

XBS-68C5

32

60

120

9000

1.6×10-4

25000

0.02

1

±0.5

388

XBS-82C5

35

80

160

7000

4.2×10-4

42000

0.02

1

±0.6

740

XBS-94C7

45

150

300

6000

6.9×10-4

55000

0.02

1

±0.7

960

XBS-104C8

50

200

400

6000

1.1×10-3

68000

0.02

1

±0.7

1180

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。

＊2  最大孔徑時的數值。

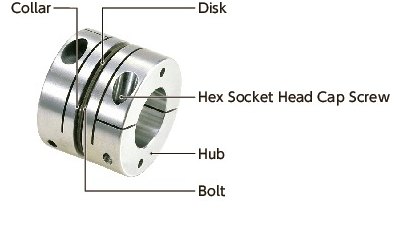

構造

●挾持型

XBS-C 鋁合金軸套

XBSS-C 全不鏽鋼製

材質、表面處理                                                        符合環保標準

　

XBS-C

XBSS-C

軸套

A7075*

SUS303

螺栓

SCM435

四氧化三鐵保護膜(黑)

YUS-550

簧片

SUS304

SUS304

軸環

SUS304

SUS304

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)

SUSXM7

＊也可生產陽極氧化處理。請洽詢。


適用馬達

　

XBS

XBSS

伺服馬達

◎

◎

步進馬達

◎

◎

一般常用馬達

◎

◎

◎：特優           ○：優


特性

　

XBS

XBSS

零背隙

◎

◎

高扭矩

〇

〇

高扭轉剛性

◎

◎

容許誤差調整

〇

〇

耐腐蝕性(全不鏽鋼)

-

◎

◎：特優           ○：優


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ30、常用扭矩40N．m時，選型規格為XBS-68C5


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

額定扭矩

（N· m）

最大扭矩

（N· m）

XBS-C

鋁合金軸套

XBSS-C

全不鏽鋼製

10

5 - 6

0.032

0.096

XBS-15C

XBSS-15C

20

5 - 6

0.064

0.19

XBS-15C

XBSS-15C

30

5 - 7

0.096

0.29

XBS-19C

XBSS-19C

50

6 - 8

0.16

0.48

XBS-19C

XBSS-19C

100

8

0.32

0.95

XBS-19C

XBSS-19C

200

9 - 14

0.64

1.9

XBS-27C

XBSS-34C

400

14

1.3

3.8

XBS-34C

XBSS-39C

750

16 - 19

2.4

7.2

XBS-39C

XBSS-56C

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。
