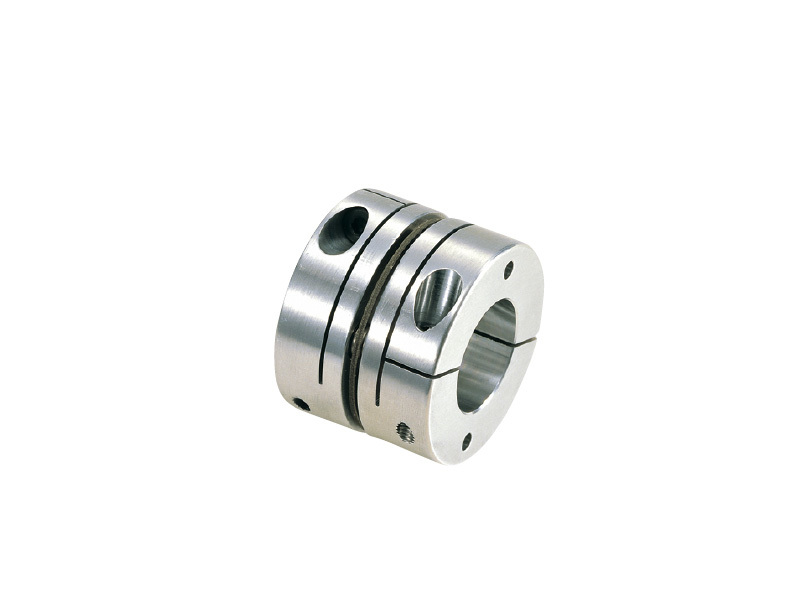

XBSS-C

Xbs
產品描述

●長度短，體積小巧。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
●尺寸選擇性多。外徑 : φ15~φ104、孔徑 : φ3~φ50
●XBS軸套採用鋁合金中強度最高的A7075材質。
●XBSS是使用了不鏽鋼軸套的全不鏽鋼型產品。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：簧片型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 高扭矩, 高剛性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

XBSS-15C2A

15

7.5

16

2.3

5.25

M2

0.5

XBSS-19C2A

19

9

19

2.5

7.1

M2

0.5

XBSS-25C2A

25

11

23.6

3.5

9.25

M2.5

1

XBSS-27C2A

27

11

23.6

3.5

10.25

M2.5

1

XBSS-34C3A

34

12

26.2

4

13

M3

1.5

XBSS-39C2A

39

15

32.8

5

14.5

M4

3.5

XBSS-44C2A

44

15

32.8

5

17

M4

3.5

XBSS-56C3

56

20

43.2

6

21.25

M5

8


型號

標準孔徑

D1-D2

3

4

5

6

8

10

11

12

14

15

16

18

19

20

22

24

25

28

XBSS-15C2A

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBSS-19C2A

　

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

XBSS-25C2A

　

　

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

XBSS-27C2A

　

　

　

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

XBSS-34C3A

　

　

　

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

XBSS-39C2A

　

　

　

　

●

●

●

●

●

●

●

●

●

●

　

　

　

　

XBSS-44C2A

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

　

　

　

XBSS-56C3A

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●  所有產品皆附有內六角螺栓。

●  軸心公差建議為h6或h7。

●  安裝到D Cut時，請注意軸的D Cut面位置。


性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XBSS-15C2A

6

0.5

1

42000

2.3×10-7

500

0.02

0.5

±0.1

15

XBSS-19C2A

8

1

2

33000

7.4×10-7

1000

0.02

1

±0.1

29

XBSS-25C2A

12

1.2

2.4

25000

2.8×10-6

1500

0.02

1

±0.2

53

XBSS-27C2A

14

1.5

3

23000

3.8×10-6

2100

0.02

1

±0.2

67

XBSS-34C3A

16

3.5

7

18000

1.1×10-5

3800

0.02

1

±0.3

115

XBSS-39C2A

20

5

10

16000

2.3×10-5

5500

0.02

1

±0.3

185

XBSS-44C2A

22

7

14

14000

3.9×10-5

7000

0.02

1

±0.3

305

XBSS-56C3A

28

15

30

11000

1.4×10-4

15000

0.02

1

±0.4

610

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。

＊2  最大孔徑時的數值。

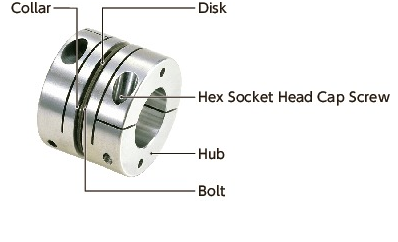

構造

●挾持型

XBS-C 鋁合金軸套

XBSS-C 全不鏽鋼製

材質、表面處理                                                        符合環保標準

　

XBS-C

XBSS-C

軸套

A7075*

SUS303

螺栓

SCM435

四氧化三鐵保護膜(黑)

YUS-550

簧片

SUS304

SUS304

軸環

SUS304

SUS304

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)

SUSXM7

＊也可生產陽極氧化處理。請洽詢。


適用馬達

　

XBS

XBSS

伺服馬達

◎

◎

步進馬達

◎

◎

一般常用馬達

◎

◎

◎：特優           ○：優


特性

　

XBS

XBSS

零背隙

◎

◎

高扭矩

〇

〇

高扭轉剛性

◎

◎

容許誤差調整

〇

〇

耐腐蝕性(全不鏽鋼)

-

◎

◎：特優           ○：優


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ30、常用扭矩40N．m時，選型規格為XBS-68C5


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

額定扭矩

（N· m）

最大扭矩

（N· m）

XBS-C

鋁合金軸套

XBSS-C

全不鏽鋼製

10

5 - 6

0.032

0.096

XBS-15C

XBSS-15C

20

5 - 6

0.064

0.19

XBS-15C

XBSS-15C

30

5 - 7

0.096

0.29

XBS-19C

XBSS-19C

50

6 - 8

0.16

0.48

XBS-19C

XBSS-19C

100

8

0.32

0.95

XBS-19C

XBSS-19C

200

9 - 14

0.64

1.9

XBS-27C

XBSS-34C

400

14

1.3

3.8

XBS-34C

XBSS-39C

750

16 - 19

2.4

7.2

XBS-39C

XBSS-56C

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。
