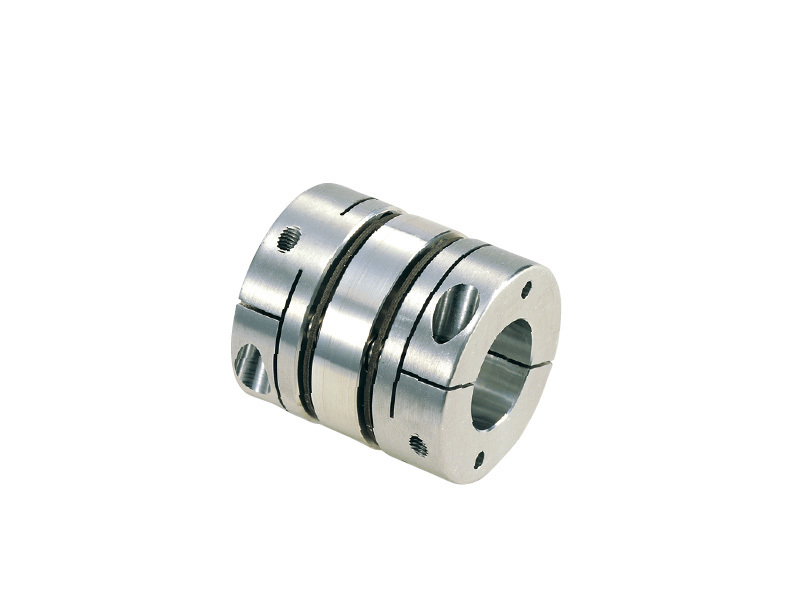

XBW-C

Xbw
產品描述

●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
●尺寸選擇性多。外徑 : φ15~φ104、孔徑 : φ3~φ50
●XBW軸套採用鋁合金中強度最高的A7075材質。
●XBWS是使用了不鏽鋼軸套的全不鏽鋼型產品。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：簧片型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 高扭矩, 高剛性

尺寸

型 號

A

L

W

E

F

G

M

螺栓鎖緊扭矩

（N· m）

XBW-15C2

15

7.5

22

6.1

2.3

5.25

M2

0.5

XBW-19C2

19

9

25.5

8.5

2.5

7.1

M2

0.5

XBW-25C2

25

11

32.2

12.5

3.5

9.25

M2.5

1

XBW-27C2

27

11

32.2

14.5

3.5

10.25

M2.5

1

XBW-34C3

34

12

37.4

16.5

4

13

M3

1.5

XBW-39C2

39

15

46.6

20.5

5

14.5

M4

3.5

XBW-44C2

44

15

46.6

23

5

17

M4

3.5

XBW-56C3

56

20

60.4

29

6

21.25

M5

8

XBW-68C5

68

24

75

33

7

25

M6

13

XBW-82C5

82

31

98

36

9

29.5

M8

30

XBW-94C7

94

31

99.6

48

9

35.5

M8

30

XBW-104C8

104

32

104.4

58

9

40.5

M8

30


型號

標準孔徑

D1-D2

3

4

5

6

8

10

11

12

14

15

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

XBW-15C2

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBW-19C2

　

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBW-25C2

　

　

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBW-27C2

　

　

　

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBW-34C3

　

　

　

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XBW-39C2

　

　

　

　

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

XBW-44C2

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

XBW-56C3

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

XBW-68C5

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

XBW-82C5

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

　

　

　

　

　

XBW-94C7

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

　

XBW-104C8

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●  所有產品皆附有內六角螺栓。

●  軸心公差建議為h6或h7。

●  安裝到D Cut時，請注意軸的D Cut面位置。


性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XBW-15C2

6

0.6

1.2

42000

2.2×10-7

200

0.05

1

±0.2

7.5

XBW-19C2

8

1

2

33000

6.7×10-7

450

0.15

2

±0.2

14

XBW-25C2

12

2

4

25000

2.3×10-6

850

0.2

2

±0.4

24

XBW-27C2

14

2.2

4.4

23000

3.1×10-6

1000

0.2

2

±0.4

30

XBW-34C3

16

4.2

8.4

18000

9.0×10-6

1600

0.25

2

±0.6

63

XBW-39C2

20

8

16

16000

2.1×10-5

3200

0.3

2

±0.6

120

XBW-44C2

22

10

20

14000

3.5×10-5

3900

0.3

2

±0.6

151

XBW-56C3

28

25

50

11000

1.2×10-4

9000

0.3

2

±0.8

322

XBW-68C5

32

60

120

9000

3.5×10-4

18000

0.3

2

±1

617

XBW-82C5

35

80

160

7000

9.0×10-4

35000

0.5

2

±1.2

1220

XBW-94C7

45

150

300

6000

1.5×10-3

40000

0.5

2

±1.4

1500

XBW-104C8

50

200

400

6000

2.3×10-3

50000

0.5

2

±1.4

1820

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。

＊2  最大孔徑時的數值。

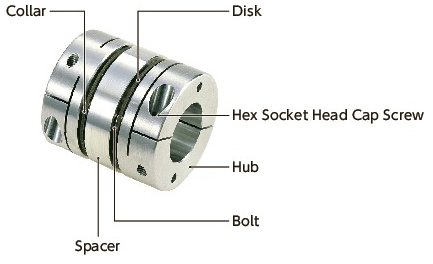

構造

●挾持型

XBW-C 鋁合金軸套

XBWS-C 全不鏽鋼製


材質、表面處理                                                        符合環保標準

　

XBW-C

XBWS-C

軸套

A7075*

SUS303

間隔塊

A7075*

SUS303

螺栓

SCM435

四氧化三鐵保護膜(黑)

SUSXM7

簧片

SUS304

SUS304

軸環

SUS304

SUS304

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)

SUSXM7

＊也可生產陽極氧化處理。請洽詢。


適用馬達

　

XBW

XBWS

伺服馬達

◎

◎

步進馬達

◎

◎

一般常用馬達

△

△

◎：特優           ○：優        △ : 可使用


特性

　

XBW

XBWS

零背隙

◎

◎

高扭矩

〇

〇

高扭轉剛性

◎

◎

容許誤差調整

〇

〇

耐腐蝕性(全不鏽鋼)

-

◎

◎：特優           ○：優


應用

線性模組/表面封裝機/精密XY軸平台/分度台


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ30、常用扭矩40N．m時，選型規格為XBW-68C5


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

額定扭矩

（N· m）

最大扭矩

（N· m）

XBW-C

鋁合金軸套

XBWS-C

全不鏽鋼製

10

5 - 6

0.032

0.096

XBW-15C

XBWS-15C

20

5 - 6

0.064

0.19

XBW-15C

XBWS-15C

30

5 - 7

0.096

0.29

XBW-19C

XBWS-19C

50

6 - 8

0.16

0.48

XBW-19C

XBWS-19C

100

8

0.32

0.95

XBW-19C

XBWS-19C

200

9 - 14

0.64

1.9

XBW-27C

XBWS-34C

400

14

1.3

3.8

XBW-34C

XBWS-39C

750

16 - 19

2.4

7.2

XBW-39C

XBWS-56C

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。
