XGL2

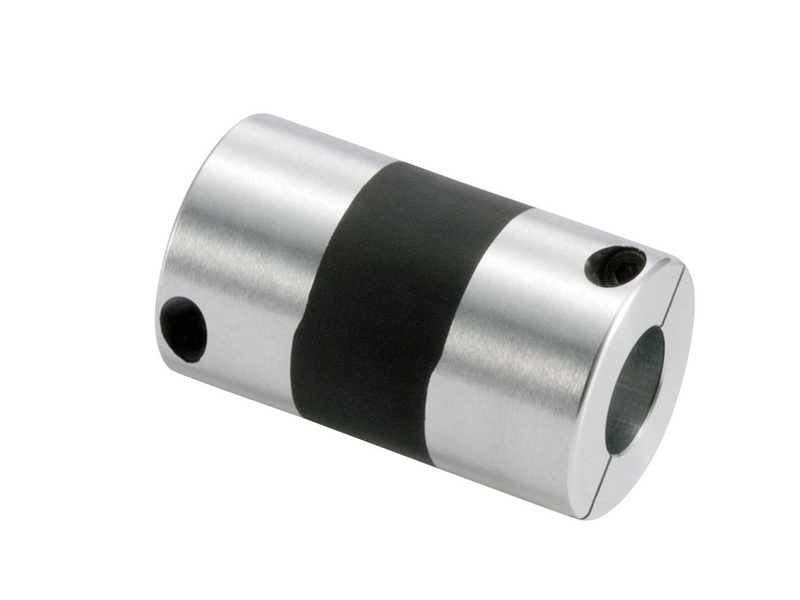

Nbk xgl2 01
產品描述

●超越XGT的高減振能力撓性聯軸器。高減振能力橡膠與兩端軸套為一體成型的構造。
●透過高減振與剛性的優化設計，為進一步實現伺服馬達的高增益，縮短整定時間。
●有助於抑制步進馬達驅動時的速度偏差。
●可抑制定位時的殘餘振動，有助於提高生產效率和產品品質
●耐熱性、耐油性與耐藥性優越。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：高減振能力橡膠型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 適用於高增益, 高扭矩, 高剛性, 減振性, 電絕緣性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

XGL2-15C

15

6.5

30

2.15

5

M1.6

0.25

XGL2-19C

19

7.7

34

2.65

6.5

M2

0.5

XGL2-25C

25

9.5

42

3.25

9

M2.5

1

XGL2-30C

30

11

42

4

11

M3

1.5

XGL2-34C

34

12

44

4

12.25

M3

1.5

XGL2-39C

39

15.5

55

4.5

14.5

M4

2.5


型號

標準孔徑

D1-D2

XGL2-15C

3 -   5

5 -   5

5 -   6

　

　

　

　

　

　

　

　

XGL2-19C

4 -   5

5 -   5

5 -   6

5 -   7

5 -   8

6 -   6

6 -   6.35

6 -   8

6.35 -   8

8 -   8

　

XGL2-25C

5 -   8

6 -   8

6 - 10

6.35 -   8

8 -   8

8 - 10

8 - 11

8 - 12

10 - 10

10 - 12

　

XGL2-30C

8 -   8

8 - 10

8 - 11

8 - 12

8 - 14

8 - 15

10 - 10

10 - 11

10 - 14

11 - 12

12 - 14

XGL2-34C

8 -   8

8 - 10

8 - 12

8 - 14

10 - 11

10 - 14

11 - 12

12 - 14

14 - 15

　

　

XGL2-39C

10 - 10

10 - 12

10 - 14

12 - 14

14 - 15

15 - 19

　

　

　

　

　

●  所有產品皆附有內六角螺栓。
●  軸心公差建議為h6或h7。
●  安裝到D Cut時，請注意軸的D Cut面位置。

性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XGL2-15C

6

1.1

2.2

42000

3.6×10-7

82

0.15

1.5

±0.2

11

XGL2-19C

8

2.1

4.2

33000

1.0×10-6

210

0.15

1.5

±0.2

20

XGL2-25C

12

4

8

25000

3.8×10-6

300

0.15

1.5

±0.2

40

XGL2-30C

15

6.3

12.6

21000

7.6×10-6

540

0.2

1.5

±0.3

56

XGL2-34C

16

8

16

18000

1.4×10-5

640

0.2

1.5

±0.3

78

XGL2-39C

20

13.5

27

16000

2.9×10-5

950

0.2

1.5

±0.3

122

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。但是環境溫度超過30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大  扭矩。XGL2-C適用溫度為-10℃∼120℃。
＊2  最大孔徑時的數值。

環境溫度、溫度補正係數

環境溫度

溫度補正係數

-10℃∼30℃

1

30℃∼40℃

0.8

40℃∼60℃

0.7

60℃∼120℃

0.55


構造

●挾持型

XGT2-C 標準型
XGL2-C 加長型
XGS2-C 短巧型

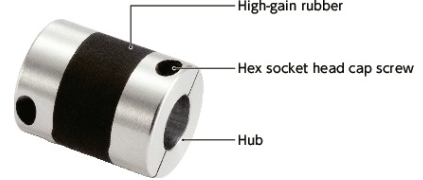

●內部構造

材質、表面處理                                                        符合環保標準

　

XGT2-C/XGL2-C/XGS2-C

軸套

A2017

防震橡膠

FKM

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

XGT2-C/XGL2-C/XGS2-C

伺服馬達

◎

步進馬達

◎

一般常用馬達

△

◎：特優               ○：優       △：可使用

特性

　

XGT2-C/XGL2-C/XGS2-C

零背隙

◎

適用於伺服馬達的高增益

◎

高扭矩

◎

高扭轉剛性

◎

容許誤差調整

〇

振動吸收性

◎

可使用溫度

-10℃∼120℃

◎：特優        ○：優

應用
半導體製造設備/裝載機/機床/包裝機


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例
選型條件為軸徑φ16、常用扭矩7N．m時，選型規格為XGT2-34C


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

常用扭矩

（N· m）

最大扭矩

（N· m）

XGT2

XGL2

XGS2

10

5- 6

0.032

0.096

15C

15C

15C

20

5- 6

0.064

0.19

15C

15C

15C

30

5- 7

0.096

0.29

19C

19C

19C

50

6- 8

0.16

0.48

19C

19C

19C

100

8

0.32

0.95

19C

19C

25C

200

9- 14

0.64

1.9

30C

30C

30C

400

14

1.3

3.8

30C

30C

34C

750

16- 19

2.4

7.2

39C

39C

-

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。










型號 2D / 3D 檔下載
XGL2-15C XGL2-15C-3-5.stp
XGL2-19C XGL2-19C-4-5.stp
XGL2-25C XGL2-25C-5-8.stp
XGL2-30C XGL2-30C-8-8.stp
XGL2-34C XGL2-34C-8-8.stp
XGL2-39C XGL2-39C-10-10.stp
