XGS

Nbk xgs 01
產品描述

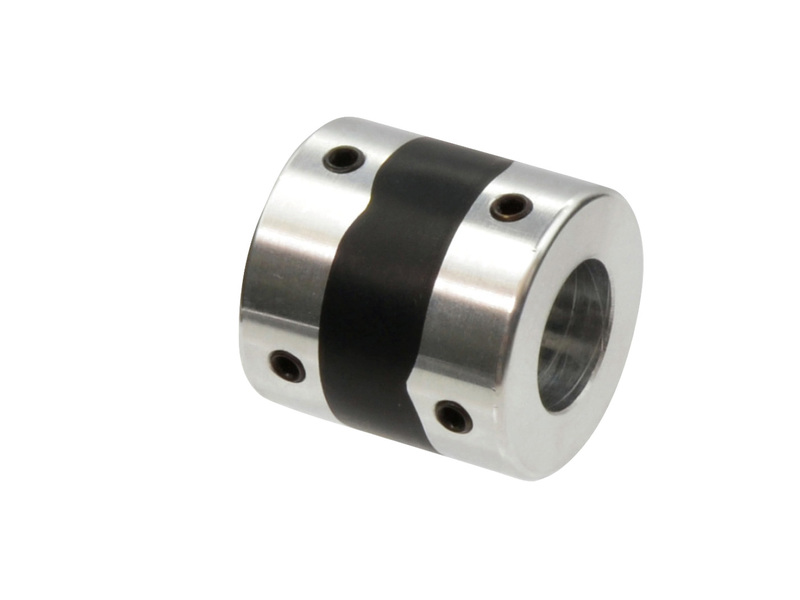

●最適用於線性模組的高減振能力橡膠型撓性聯軸器
●可在短時間內進行高精度定位
●高減振能力橡膠與兩端軸套為一體成型的構造

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：高減振能力橡膠型
  • 鎖緊方式：定位螺絲固定型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 適用於高增益, 減振性

尺寸

型 號

A

L

W

F

M

螺栓鎖緊扭矩

（N· m）

XGS-15

15

6.5

18

3

M3

0.7

XGS-19

19

7.7

20

4

M3

0.7

XGS-25

25

9.5

27

5

M4

1.7

XGS-27

27

9.5

27

5

M4

1.7

XGS-30

30

11

30

5.5

M4

1.7

XGS-34

34

12

35

6

M5

4

XGS-39

39

15.5

40

8

M5

4


型號

標準孔徑（容許公差H8）

D1-D2

XGS-15

3-5

3-6

4-4

4-5

4-6

4.5-5

5-5

5-6

6-6

　

XGS-19

4-5

5-5

5-6

5-7

5-8

6-6

6-6.35

6-7

6-8

6.35-8

8-8

　

　

　

　

　

　

　

　

　

XGS-25

5-6

5-8

6-6

6-8

6-10

6-11

6-12

6.35-8

6.35-10

8-8

8-10

8-11

8-12

10-10

10-12

12-12

　

　

　

　

XGS-27

5-6

5-8

5-14

6-6

6-8

6-10

6-11

6-12

6-14

8-8

8-10

8-11

8-12

8-14

10-10

10-12

10-14

12-12

12-14

14-14

XGS-30

8-8

8-10

8-11

8-12

8-14

8-15

10-10

10-11

10-12

10-14

10-15

11-12

12-12

12-14

12-15

14-14

14-15

15-15

　

　

XGS-34

8-8

8-10

8-11

8-12

8-14

8-15

10-10

10-11

10-12

10-14

10-15

11-11

11-12

12-12

12-14

12-15

14-14

14-15

15-15

16-16

XGS-39

10-10

10-12

10-14

10-15

10-16

12-12

12-14

12-15

12-16

12-19

12-20

14-14

14-15

14-16

15-15

15-16

15-19

16-16

17-17

20-20

●  所有產品皆附有內六角止付螺栓。
●  軸心公差建議為h6或h7。
●  孔徑為φ4以下時，僅附一個止付螺栓。

性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XGS-15

6

0.5

1

42000

2.2×10-7

25

0.15

1.5

±0.2

7

XGS-19

8

0.8

1.6

33000

6.3×10-7

63

0.15

1.5

±0.2

12

XGS-25

12

2.3

4.6

25000

2.4×10-6

100

0.15

1.5

±0.2

26

XGS-27

14

2.3

4.6

23000

3.2×10-6

120

0.15

1.5

±0.2

29

XGS-30

15

3.3

6.6

21000

5.6×10-6

160

0.2

1.5

±0.3

41

XGS-34

16

5.5

11

18000

1.1×10-5

350

0.2

1.5

±0.3

62

XGS-39

20

7

14

16000

2.2×10-5

440

0.2

1.5

±0.3

91

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。但是環境溫度超過30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。XGS適用溫度為-20℃∼80℃。
＊2  最大孔徑時的數值。

環境溫度、溫度補正係數

環境溫度

溫度補正係數

-20℃∼30℃

1

30℃∼40℃

0.8

40℃∼60℃

0.7

60℃∼80℃

0.55


構造

●螺栓直接固定型

XGT標準型
XGS短巧型

●內部構造


應用最新的有限要素法分析而設計高減振能力橡膠的形狀，實現了高扭轉剛性和高扭力。

此外，使集中於卡爪內徑周圍的應力均勻地分散於整個爪上，成功地實現了長效化設計。


材質、表面處理                                                        符合環保標準

　

XGT/XGL/XGS

軸套

A2017

防震橡膠

HNBR

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

XGT/XGL/XGS

伺服馬達

◎

步進馬達

◎

一般常用馬達

◎

◎：特優         ○：優

特性

　

XGT/XGL/XGS

零背隙

◎

適用於伺服馬達的高增益

◎

高扭矩

◎

單側挾持型高剛性

〇

標準型容許誤差調整

〇

短巧型減振能力

◎

可使用溫度

-20℃∼80℃

◎：特優         ○：優

應用
線性模組/表面封裝機/精密XY工作台/分度台


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。


選型範例

選型條件為軸徑φ19、常用扭矩6N．m時，選型規格為XGT-39C


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

常用扭矩

（N· m）

最大扭矩

（N· m）

XGT/XGL

XGS

10

5- 6

0.032

0.096

15C

15C

20

5- 6

0.064

0.19

15C

15C

30

5- 7

0.096

0.29

19C

19C

50

6- 8

0.16

0.48

19C

19C

100

8

0.32

0.95

19C

25C

200

9- 14

0.64

1.9

30C

30C

400

14

1.3

3.8

30C

34C

750

16- 19

2.4

7.2

39C

-

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。



型號 2D / 3D 檔下載
XGS-15 XGS-15-3-5.stp
XGS-19 XGS-19-4-5.stp
XGS-25 XGS-25-5-6.stp
XGS-27 XGS-27-5-6.stp
XGS-30 XGS-30-8-8.stp
XGS-34 XGS-34-8-8.stp
XGS-39 XGS-39-10-10.stp
