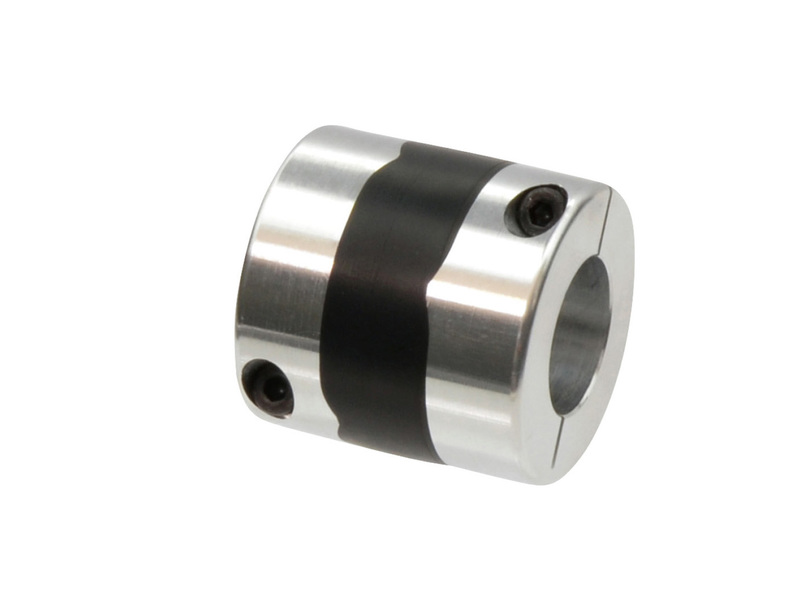

尺寸
型 號 | A | L | W | F | G | M | 螺栓鎖緊扭矩 (N· m) |
XGS-15CS | 15 | 6.5 | 18 | 2.15 | 5 | M1.6 | 0.25 |
XGS-19CS | 19 | 7.7 | 20 | 2.65 | 6.5 | M2 | 0.5 |
XGS-25CS | 25 | 9.5 | 27 | 3.25 | 9 | M2.5 | 1 |
XGS-27CS | 27 | 9.5 | 27 | 3.25 | 10 | M2.5 | 1 |
XGS-30CS | 30 | 11 | 30 | 4 | 11 | M3 | 1.5 |
XGS-34CS | 34 | 12 | 35 | 4 | 12.25 | M3 | 1.5 |
XGS-39CS | 39 | 15.5 | 40 | 4.5 | 14.5 | M4 | 2.5 |
型號 | 標準孔徑 D1-D2 | |||||||||
XGS-15CS | 3-5 | 3- 6 | 4- 4 | 4-5 | 4- 6 | 4.5-5 | 5-5 | 5- 6 | 6- 6 |
|
XGS-19CS | 4-5 | 5-5 | 5- 6 | 5-7 | 5-8 | 6- 6 | 6- 6.35 | 6-7 | 6-8 | 6.35-8 |
8-8 |
|
|
|
|
|
|
|
|
| |
XGS-25CS | 5- 6 | 5-8 | 6- 6 | 6-8 | 6-10 | 6-11 | 6-12 | 6.35-8 | 6.35-10 | 8-8 |
8-10 | 8-11 | 8-12 | 10-10 | 10-12 | 12-12 |
|
|
|
| |
XGS-27CS | 5- 6 | 5-8 | 5-14 | 6- 6 | 6-8 | 6-10 | 6-11 | 6-12 | 6-14 | 8-8 |
8-10 | 8-11 | 8-12 | 8-14 | 10-10 | 10-12 | 10-14 | 12-12 | 12-14 | 14-14 | |
XGS-30CS | 8-8 | 8-10 | 8-11 | 8-12 | 8-14 | 8-15 | 10-10 | 10-11 | 10-12 | 10-14 |
10-15 | 11-12 | 12-12 | 12-14 | 12-15 | 14-14 | 14-15 | 15-15 |
|
| |
XGS-34CS | 8-8 | 8-10 | 8-11 | 8-12 | 8-14 | 8-15 | 10-10 | 10-11 | 10-12 | 10-14 |
10-15 | 11-11 | 11-12 | 12-12 | 12-14 | 12-15 | 14-14 | 14-15 | 15-15 | 16-16 | |
XGS-39CS | 10-10 | 10-12 | 10-14 | 10-15 | 10-16 | 12-12 | 12-14 | 12-15 | 12-16 | 12-19 |
12-20 | 14-14 | 14-15 | 14-16 | 15-15 | 15-16 | 15-19 | 16-16 | 17-17 | 20-20 |
● 所有產品皆附有內六角螺栓。
● 軸心公差建議為h6或h7。
● 安裝到D Cut時,請注意軸的D Cut面位置。
性能
型號 | 最大孔徑 (mm) | 常用扭矩*1 (N· m) | 最大扭矩*1 (N· m) | 最大轉速 (min-1) | 慣性力矩*2 (kg· m2) | 靜態扭轉剛性 (N · m/rad) | 偏心 (mm) | 偏角 (°) | 軸向偏差 (mm) | 質量*2 (g) |
XGS-15CS | 6 | 0.5 | 1 | 42000 | 2.0×10-7 | 25 | 0.15 | 1.5 | ±0.2 | 7 |
XGS-19CS | 8 | 0.8 | 1.6 | 33000 | 5.7×10-7 | 63 | 0.15 | 1.5 | ±0.2 | 11 |
XGS-25CS | 12 | 2.3 | 4.6 | 25000 | 2.2×10-6 | 100 | 0.15 | 1.5 | ±0.2 | 24 |
XGS-27CS | 14 | 2.3 | 4.6 | 23000 | 3.0×10-6 | 120 | 0.15 | 1.5 | ±0.2 | 27 |
XGS-30CS | 15 | 3.3 | 6.6 | 21000 | 5.3×10-6 | 160 | 0.2 | 1.5 | ±0.3 | 38 |
XGS-34CS | 16 | 5.5 | 11 | 18000 | 9.9×10-6 | 350 | 0.2 | 1.5 | ±0.3 | 58 |
XGS-39CS | 20 | 7 | 14 | 16000 | 2.0×10-5 | 440 | 0.2 | 1.5 | ±0.3 | 86 |
*1 無須根據負荷變化修正常用扭矩和最大扭矩。但是環境溫度超過30℃時,請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。XGS-CS適用溫度為-20℃∼80℃。
*2 最大孔徑時的數值。
環境溫度、溫度補正係數
環境溫度 | 溫度補正係數 |
-20℃∼30℃ | 1 |
30℃∼40℃ | 0.8 |
40℃∼60℃ | 0.7 |
60℃∼80℃ | 0.55 |
構造

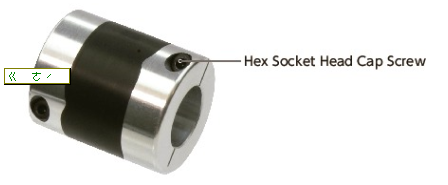

●單側挾持型
XGT-CS標準型
XGS-CS短巧型

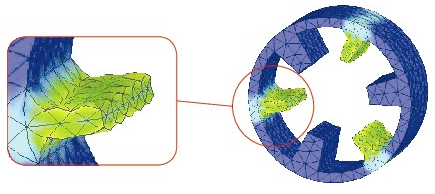

●內部構造
應用最新的有限要素法分析而設計高減振能力橡膠的形狀,實現了高扭轉剛性和高扭力。
此外,使集中於卡爪內徑周圍的應力均勻地分散於整個爪上,成功地實現了長效化設計。
材質、表面處理 符合環保標準
| XGT/XGL/XGS |
軸套 | A2017 |
防震橡膠 | HNBR |
內六角螺栓/內六角止付螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| XGT/XGL/XGS |
伺服馬達 | ◎ |
步進馬達 | ◎ |
一般常用馬達 | ◎ |
◎:特優 ○:優
特性
| XGT2-C/XGL2-C/XGS2-C |
零背隙 | ◎ |
適用於伺服馬達的高增益 | ◎ |
高扭矩 | ◎ |
單側挾持型高剛性 | 〇 |
標準型容許誤差調整 | 〇 |
短巧型減振能力 | ◎ |
可使用溫度 | -20℃∼80℃ |
◎:特優 ○:優
應用
線性模組/表面封裝機/精密XY工作台/分度台
根據軸徑、常用扭矩選型
軸徑和常用扭矩交叉區域為選型規格。
選型範例
選型條件為軸徑φ19、常用扭矩7N.m時,選型規格為XGT-39C
根據伺服馬達的額定輸出選型
額定輸出 (W) | 伺服馬達規格* | 選型規格 | ||||
馬達軸徑 (mm) | 常用扭矩 (N· m) | 最大扭矩 (N· m) | XGT2 | XGT/XGL | XGS | |
10 | 5- 6 | 0.032 | 0.096 | 15C | 15C | 15C |
20 | 5- 6 | 0.064 | 0.19 | 15C | 15C | 15C |
30 | 5- 7 | 0.096 | 0.29 | 19C | 19C | 19C |
50 | 6- 8 | 0.16 | 0.48 | 19C | 19C | 19C |
100 | 8 | 0.32 | 0.95 | 19C | 19C | 25C |
200 | 9- 14 | 0.64 | 1.9 | 30C | 30C | 30C |
400 | 14 | 1.3 | 3.8 | 30C | 30C | 34C |
750 | 16- 19 | 2.4 | 7.2 | 39C | 39C | - |
*馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。
型號 | 2D / 3D 檔下載 | |
---|---|---|
XGS-15CS | XGS-15CS-3-5.stp | |
XGS-19CS | XGS-19CS-4-5.stp | |
XGS-25CS | XGS-25CS-5-6.stp | |
XGS-27CS | XGS-27CS-5-6.stp | |
XGS-30CS | XGS-30CS-8-8.stp | |
XGS-34CS | XGS-34CS-8-8.stp | |
XGS-39CS | XGS-39CS-10-10.stp |
