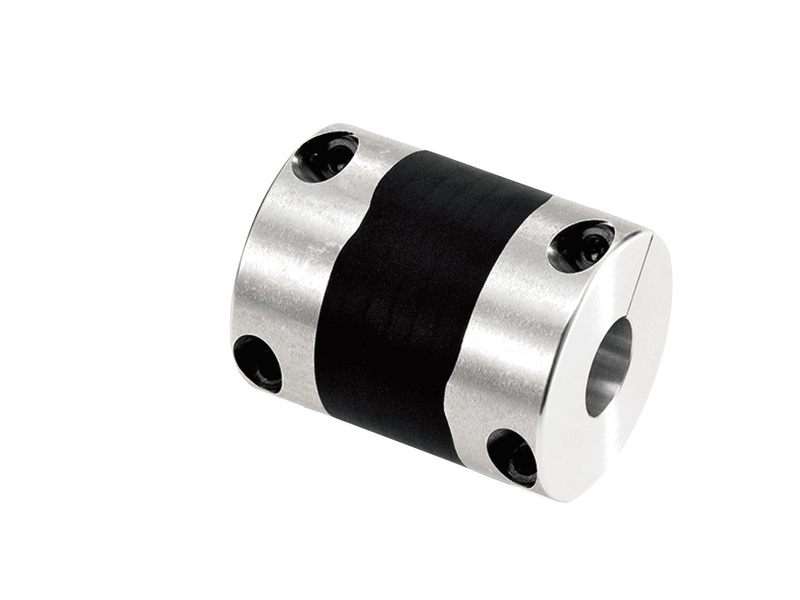

XGT-C

Nbk xgt c 01
產品描述

●最適用於線性模組的高減振能力橡膠型撓性聯軸器
●可在短時間內進行高精度定位
●高減振能力橡膠與兩端軸套為一體成型的構造

產品規格
  • 品牌:NBK
  • 分類:聯軸器
  • 子分類:高減振能力橡膠型
  • 鎖緊方式:半分離型
  • 馬達類型:伺服馬達, 步進馬達, 通用馬達
  • 特性:零背隙, 適用於高增益, 減振性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

N· m

XGT-15C

15

6.5

23

2.15

5

M1.6

0.25

XGT-19C

19

7.7

26

2.65

6.5

M2

0.5

XGT-25C

25

9.5

32

3.25

9

M2.5

1

XGT-30C

30

11

36

4

11

M3

1.5

XGT-34C

34

12

38

4

12.25

M3

1.5

XGT-39C

39

15.5

48

4.5

14.5

M4

2.5

XGT-44C

44

15

48

4.75

16

M4

2.5

XGT-56C

56

19.5

60

5.5

20

M5

7


型號

標準孔徑

D1-D2

XGT-15C

3-5

3- 6

4- 4

4-5

4- 6

4.5-5

5-5

5- 6

6- 6



XGT-19C

4-5

4-8

















6.35-8

8-8

5-5

5- 6

5-7

5-8

6- 6

6- 6.35

6-7

6-8

XGT-25C

5- 6

5-8

6- 6

6-8

6-10

6-11









8-10

8-11

8-12

10-10

10-12

12-12

6-12

6.35-8

6.35-10

8-8

XGT-30C

8-8

8-10

8-11

8-12

8-14

8-15

10-10

10-11





10-15

11-12

12-12

12-14

12-15

14-14

14-15

15-15

10-12

10-14

XGT-34C

8-8

8-10

8-11

8-12

8-14

8-15

10-10

10-11

10-12

10-14

10-15

11-11

11-12

12-12

12-14

12-15

14-14

14-15

15-15

16-16

XGT-39C

10-10

10-12

10-14

10-15

10-16

12-12

12-14

12-15

12-16

12-19

12-20

14-14

14-15

14-16

15-15

15-16

15-19

16-16

17-17

20-20

XGT-44C

12-12

12-14

12-16

12-19

14-14

14-15

14-16







15-19

15-20

16-16

16-19

17-17

19-20

20-20

14-19

15-15

15-16

XGT-56C

15-15

15-19

15-20

15-25

19-20

19-24

20-20

20-25

24-25

25-25

●  所有產品皆附有內六角螺栓。
●  軸心公差建議為h6或h7。
●  安裝到D Cut時,請注意軸的D Cut面位置。


性能

型號

最大孔徑

mm

常用扭矩*1

N· m

最大扭矩*1

N· m

最大轉速

min-1

慣性力矩*2

kg· m2

靜態扭轉剛性

N · m/rad

偏心

mm

偏角

°

軸向偏差

mm

質量*2

g

XGT-15C

6

1.1

2.2

42000

2.7×10-7

43

0.15

1.5

±0.2

8

XGT-19C

8

2.1

4.2

33000

8.4×10-7

88

0.15

1.5

±0.2

14

XGT-25C

12

4

8

25000

3.0×10-6

140

0.15

1.5

±0.2

28

XGT-30C

15

6.3

12.6

21000

6.9×10-6

220

0.2

1.5

±0.3

45

XGT-34C

16

8

16

18000

1.3×10-5

390

0.2

1.5

±0.3

65

XGT-39C

20

13.5

27

16000

2.7×10-5

520

0.2

1.5

±0.3

98

XGT-44C

22

18

36

14000

4.2×10-5

640

0.2

1.5

±0.3

136

XGT-56C

28

35

70

11000

1.4×10-4

1500

0.2

1.5

±0.3

276

*1  無須根據負荷變化修正常用扭矩和最大扭矩。但是環境溫度超過30℃時,請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。XGT-C適用溫度為-20℃∼80℃。
*2  最大孔徑時的數值。


環境溫度、溫度補正係數

環境溫度

溫度補正係數

-20℃30℃

1

30℃40℃

0.8

40℃60℃

0.7

60℃80℃

0.55


構造

●雙側挾持型

XGT-C標準型
XGL-C加長型
XGS-C短巧型

XGT-C XGS-C XGL-C為分離挾持型,可輕鬆進行安裝、拆卸


●內部構造


應用最新的有限要素法分析而設計高減振能力橡膠的形狀,實現了高扭轉剛性和高扭力。

此外,使集中於卡爪內徑周圍的應力均勻地分散於整個爪上,成功地實現了長效化設計


材質、表面處理                                                        符合環保標準



XGT/XGL/XGS

軸套

A2017

防震橡膠

HNBR

內六角螺栓/內六角止付螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達



XGT/XGL/XGS

伺服馬達

步進馬達

一般常用馬達

:特優         ○:優

特性



XGT/XGL/XGS

零背隙

適用於伺服馬達的高增益

高扭矩

單側挾持型高剛性

標準型容許誤差調整

短巧型減振能力

可使用溫度

-2080

:特優         ○:優

應用

線性模組/表面封裝機/精密XY工作台/分度台


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ19、常用扭矩7N.m時,選型規格為XGT-39C


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

(mm)

常用扭矩

(N· m)

最大扭矩

(N· m)

XGT/XGL

XGS

10

5- 6

0.032

0.096

15C

15C

20

5- 6

0.064

0.19

15C

15C

30

5- 7

0.096

0.29

19C

19C

50

6- 8

0.16

0.48

19C

19C

100

8

0.32

0.95

19C

25C

200

9- 14

0.64

1.9

30C

30C

400

14

1.3

3.8

30C

34C

750

16- 19

2.4

7.2

39C

-

*馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。

型號 D1 D2 孔徑 2D檔下載 PDF
XGT-15C XGT-15C.zip XGT-C.pdf
XGT-19C XGT-19C.zip XGT-C.pdf
XGT-25C XGT-25C.zip XGT-C.pdf
XGT-30C XGT-30C.zip XGT-C.pdf
XGT-34C XGT-34C.zip XGT-C.pdf
XGT-39C XGT-39C.zip XGT-C.pdf
XGT-44C XGT-44C.zip XGT-C.pdf
XGT-56C XGT-56C.zip XGT-C.pdf
