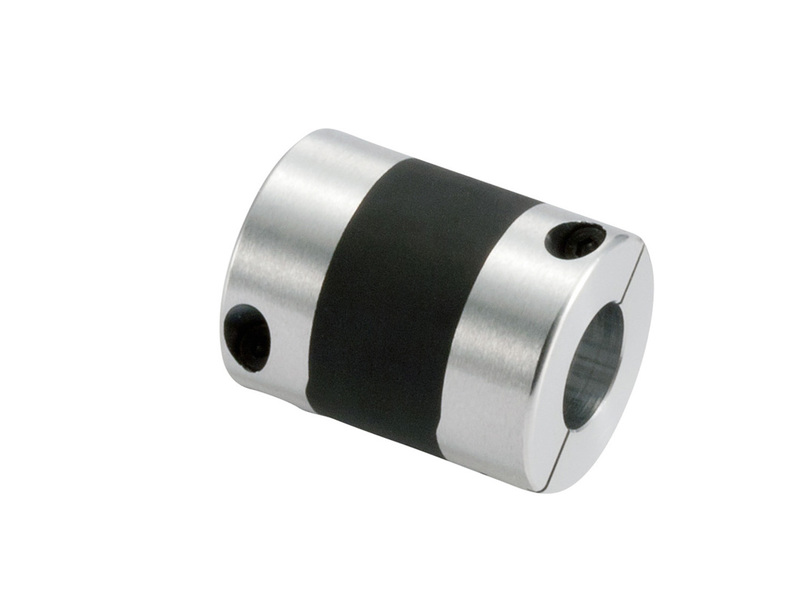

XGT2

Nbk xgt2 01
產品描述

●超越XGT的高減振能力撓性聯軸器。高減振能力橡膠與兩端軸套為一體成型的構造。
●透過高減振與剛性的優化設計，為進一步實現伺服馬達的高增益，縮短整定時間。
●有助於抑制步進馬達驅動時的速度偏差。
●可抑制定位時的殘餘振動，有助於提高生產效率和產品品質
●耐熱性、耐油性與耐藥性優越。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：高減振能力橡膠型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 適用於高增益, 減振性, 高扭矩, 高剛性, 電絕緣性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

XGT2-15C

15

6.5

23

2.15

5

M1.6

0.25

XGT2-19C

19

7.7

26

2.65

6.5

M2

0.5

XGT2-25C

25

9.5

32

3.25

9

M2.5

1

XGT2-27C

27

9.5

32

3.25

10

M2.5

1

XGT2-30C

30

11

36

4

11

M3

1.5

XGT2-34C

34

12

38

4

12.25

M3

1.5

XGT2-39C

39

15.5

48

4.5

14.5

M4

2.5

XGT2-44C

44

15

48

4.75

16

M4

2.5

XGT2-56C

56

19.5

60

5.5

20

M5

7

XGT2-68C

68

24

75

7

25

M6

12


型號

標準孔徑

D1-D2

XGT2-15C

3-5

3- 6

4- 4

4- 5

4- 6

4.5- 5

5- 5

5- 6

6- 6

　

XGT2-19C

4-5

4-8

5-5

5-6

5-7

5-8

6- 6

6- 6.35

6-7

6-8

6.35-8

8-8

　

　

　

　

　

　

　

　

XGT2-25C

5- 6

5-8

6- 6

6- 8

6- 10

6- 11

6- 12

6.35-8

6.35-10

8-8

8-10

8-11

8-12

10-10

10-12

12-12

　

　

　

　

XGT2-27C

5- 6

5-8

5-14

6- 6

6- 8

6- 10

6- 11

6- 12

6-14

8-8

8-10

8-11

8-12

8-14

10-10

10-12

10-14

12-12

12-14

14-14

XGT2-30C

8-8

8-10

8-11

8-12

8-14

8-15

10-10

10-11

10-12

10-14

10-15

11-11

11-12

12-12

12-14

12-15

14-14

14-15

15-15

16-16

XGT2-34C

8-8

8-10

8-11

8-12

8-14

8-15

10-10

10-11

10-12

10-14

10-15

11-11

11-12

12-12

12-14

12-15

14-14

14-15

15-15

16-16

XGT2-39C

10-10

10-12

10-14

10-15

10-16

12-12

12-14

12-15

12-16

12-19

12-20

14-14

14-15

14-16

15-15

15-16

15-19

16-16

17-17

20-20

XGT2-44C

12-12

12-14

12-16

12-19

14-14

14-15

14-16

14-19

15-15

15-16

15-19

15-20

16-16

16-19

17-17

19-20

20-20

　

　

　

XGT2-56C

15-15

15-19

15-20

15-25

19-20

19-24

20-20

20-25

24-25

25-25

XGT2-68C

20-20

20-22

20-25

22-25

24-30

25-25

25-32

25-35

　

　

●  所有產品皆附有內六角螺栓。
●  軸心公差建議為h6或h7。
●  安裝到D Cut時，請注意軸的D Cut面位置。

性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XGT2-15C

6

1.1

2.2

42000

2.6×10-7

110

0.15

1.5

±0.2

9

XGT2-19C

8

2.1

4.2

33000

 7.6×10-7

240

0.15

1.5

±0.2

15

XGT2-25C

12

4

8

25000

2.7×10-6

390

0.15

1.5

±0.2

29

XGT2-27C

14

4

8

23000

 3.7×10-6

400

0.15

1.5

±0.2

33

XGT2-30C

15

6.3

12.6

21000

6.3×10-6

590

0.2

1.5

±0.3

45

XGT2-34C

16

8

16

18000

1.2×10-5

890

0.2

1.5

±0.3

66

XGT2-39C

20

13.5

27

16000

2.5×10-5

1100

0.2

1.5

±0.3

105

XGT2-44C

22

18

36

14000

4.1×10-5

1300

0.2

1.5

±0.3

134

XGT2-56C

28

35

70

11000

1.4×10-4

2500

0.2

1.5

±0.3

270

XGT2-68C

68

65

130

9000

3.3×10-4

7300

0.2

1.5

±0.3

473

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。但是環境溫度超過30℃時，請依據下表中的溫度補正係數調整常用扭矩和最大扭矩。XGT2-C適用溫度為-10℃∼120℃。

＊2  最大孔徑時的數值。

環境溫度、溫度補正係數

環境溫度

溫度補正係數

-10℃∼30℃

1

30℃∼40℃

0.8

40℃∼60℃

0.7

60℃∼120℃

0.55


構造

●挾持型

XGT2-C 標準型
XGL2-C 加長型
XGS2-C 短巧型

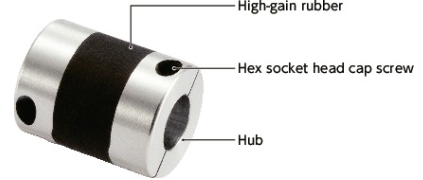

●內部構造


材質、表面處理                                                         符合環保標準

　

XGT2-C/XGL2-C/XGS2-C

軸套

A2017

防震橡膠

FKM

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

XGT2-C/XGL2-C/XGS2-C

伺服馬達

◎

步進馬達

◎

一般常用馬達

△

◎：特優      ○：優   △：可使用


特性

　

XGT2-C/XGL2-C/XGS2-C

零背隙

◎

適用於伺服馬達的高增益

◎

高扭矩

◎

高扭轉剛性

◎

容許誤差調整

〇

振動吸收性

◎

可使用溫度

-10℃∼120℃

◎：特優      ○：優

應用

半導體製造設備/裝載機/機床/包裝機


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。


選型範例

選型條件為軸徑φ16、常用扭矩7N．m時，選型規格為XGT2-34C


根據伺服馬達的額定輸出選型

額定輸出

(W)

伺服馬達規格*

選型規格

馬達軸徑

（mm）

常用扭矩

（N· m）

最大扭矩

（N· m）

XGT2

XGL2

XGS2

10

5- 6

0.032

0.096

15C

15C

15C

20

5- 6

0.064

0.19

15C

15C

15C

30

5- 7

0.096

0.29

19C

19C

19C

50

6- 8

0.16

0.48

19C

19C

19C

100

8

0.32

0.95

19C

19C

25C

200

9- 14

0.64

1.9

30C

30C

30C

400

14

1.3

3.8

30C

30C

34C

750

16- 19

2.4

7.2

39C

39C

-

＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。


型號 2D / 3D 檔下載
XGT2-15C XGT2-15C-3-5.stp
XGT2-19C XGT2-19C-4-5.stp
XGT2-25C XGT2-25C-5-6.stp
XGT2-27C XGT2-27C-5-6.stp
XGT2-30C XGT2-30C-8-8.stp
XGT2-34C XGT2-34C-8-8.stp
XGT2-39C XGT2-39C-10-10.stp
XGT2-44C XGT2-44C-12-12.stp
XGT2-56C XGT2-56C-15-15.stp
XGT2-68C XGT2-68C-20-20.stp
