XHS-C

Nbk xhs c 01

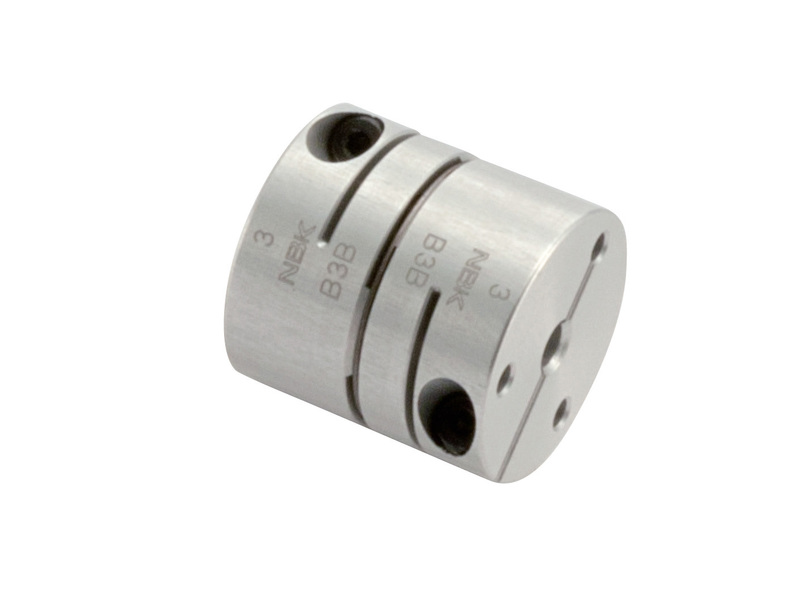

產品描述

●常用扭矩為傳統產品XB系列的1.5倍，為高扭矩規格。
●最適用於瞬間最大扭矩達350%的伺服馬達，可達成尺寸精巧、低成本的目標。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
●增加了XB系列中沒有的英制尺寸(φ6.35、φ9.525)及最小軸孔徑。

產品規格
  • 品牌：NBK
  • 分類：聯軸器
  • 子分類：簧片型
  • 鎖緊方式：夾緊型
  • 馬達類型：伺服馬達, 步進馬達, 通用馬達
  • 特性：零背隙, 高扭矩, 高剛性

尺寸

型 號

A

L

W

F

G

M

螺栓鎖緊扭矩

（N· m）

XHS-15C

15

7.5

15.8

2.1

5

M2

0.45

XHS-19C

19

9.2

19.4

2.6

7

M2

0.5

XHS-25C

25

11

23.1

3.3

9.25

M2.5

1

XHS-27C

27

11

23.1

3.3

10.25

M2.5

1

XHS-34C

34

12.5

26.5

3.75

13

M3

1.5

XHS-39C

39

15.5

32.8

4.5

14.5

M4

3.5

XHS-44C

44

15.5

32.8

4.5

17

M4

3.5

XHS-56C

56

20.5

43.2

6

21

M5

8

XHS-64C

64

24

51.2

7

24

M6

13

XHS-79C

79

30

63.6

8.75

29

M8

28

XHS-98C

98

32

69

8.7

38

M8

28


型號

標準孔徑

D1-D2

3

4

5

6

6.35

8

9.525

10

11

12

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

50

XHS-15C

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XHS-19C

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XHS-25C

　

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XHS-27C

　

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XHS-34C

　

　

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

XHS-39C

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

　

XHS-44C

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

　

　

　

XHS-56C

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

　

　

　

XHS-64C

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

　

　

　

XHS-79C

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

　

　

XHS-98C

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

●

●

●

●

●

●

●

●

●

●

●  所有產品皆附有內六角螺栓。

●  軸心公差建議為h6或h7。

●  安裝到D Cut時，請注意軸的D Cut面位置。

性能

型號

最大孔徑

（mm）

常用扭矩＊1

（N· m）

最大扭矩＊1

（N· m）

最大轉速

（min-1）

慣性力矩＊2

（kg· m2）

靜態扭轉剛性

（N · m/rad）

偏心

（mm）

偏角

（°）

軸向偏差

（mm）

質量＊2

（g）

XHS-15C

6

0.6

1.2

42000

2.2×10-7

110

0.01

0.7

±0.1

6.6

XHS-19C

8

1.5

3

33000

6.3×10-7

330

0.02

1

±0.1

13

XHS-25C

12

3

6

25000

2.3×10-6

1200

0.02

1

±0.15

25

XHS-27C

14

3.3

6.6

23000

3.1×10-6

1800

0.02

1

±0.2

27

XHS-34C

16

6.3

12.6

18000

9.2×10-6

3900

0.02

1

±0.25

52

XHS-39C

20

12

24

16000

2.0×10-5

6000

0.02

1

±0.25

84

XHS-44C

22

15

30

14000

3.3×10-5

7900

0.02

1

±0.3

107

XHS-56C

28

37.5

75

11000

1.1×10-4

14000

0.02

1

±0.35

233

XHS-64C

35

50

100

9800

2.2×10-4

16000

0.02

1

±0.45

328

XHS-79C

42

100

200

7900

6.7×10-4

23000

0.02

1

±0.55

748

XHS-98C

50

280

560

6400

1.7×10-3

52000

0.02

1

±0.65

1120

＊1  無須根據負荷變化修正常用扭矩和最大扭矩。

＊2  最大孔徑時的數值。

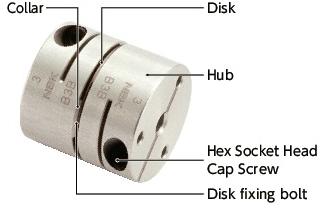

構造

●挾持型

XHS-C 短巧型

材質、表面處理                           符合環保標準

　

XHS

軸套

A2017

陽極處理

固定簧片螺栓

SCM435

四氧化三鐵保護膜(黑)

簧片

SUS304

軸環

SUS304

內六角螺栓

SCM435

四氧化三鐵保護膜(黑)


適用馬達

　

XHS

伺服馬達

◎

步進馬達

◎

一般常用馬達

◎


特性

　

XHS

零背隙

◎

適用於高增益

〇

高扭矩

◎

高扭轉剛性

◎

容許誤差調整

〇

◎：特優           ○：優


應用

線性模組/表面封裝機/精密XY軸平台/分度台


根據軸徑、常用扭矩選型

軸徑和常用扭矩交叉區域為選型規格。

選型範例

選型條件為軸徑φ25、常用扭矩30N．m時，選型規格為XHS-56C


根據伺服馬達的額定輸出選型

XHS適用於瞬間最大扭矩為常用扭矩的350%的伺服馬達，尺寸可比傳統產品XBW更小

額定輸出

伺服馬達型號*

伺服馬達規格*

選型規格


三菱電機㈱

㈱安川電機

山洋電氣㈱

㈱基恩士

馬達軸徑

（mm）

額定扭矩

（N· m）

最大扭矩

（N· m）

XHS-C

XBS-C


(W)


100

HG-KR

SGMJV

R2

SV

8

0.32

1.1

XHS-19C

XBS-25C


200

14

0.64

2.2

XHS-27C

XBS-34C


400

14

1.3

4.5

XHS-34C

XBS-39C


750

16 - 19

2.4

8.4

XHS-39C

XBS-44C


＊馬達規格為一般資料的數值。詳細資料請參閱各馬達製造商相關型錄。以上為不使用減速機等情況下的推薦尺寸。

型號 D1 D2 孔徑 2D檔下載 PDF
XHS-15C XHS-15C.zip XHS-C.pdf
XHS-19C XHS-19C.zip XHS-C.pdf
XHS-25C XHS-25C.zip XHS-C.pdf
XHS-27C XHS-27C.zip XHS-C.pdf
XHS-34C XHS-34C.zip XHS-C.pdf
XHS-39C XHS-39C.zip XHS-C.pdf
XHS-44C XHS-44C.zip XHS-C.pdf
XHS-56C XHS-56C.zip XHS-C.pdf
XHS-64C XHS-64C.zip XHS-C.pdf
XHS-79C XHS-79C.zip XHS-C.pdf
XHS-98C XHS-98C.zip XHS-C.pdf
