2TMB系列
產品描述
N/A
產品規格
- 品牌：KSS
- 分類：滾珠螺桿
- 子分類：馬達直結型滾珠螺桿MOBO
- 螺桿精度：
- 重複定位精度（參考值）：
●特色

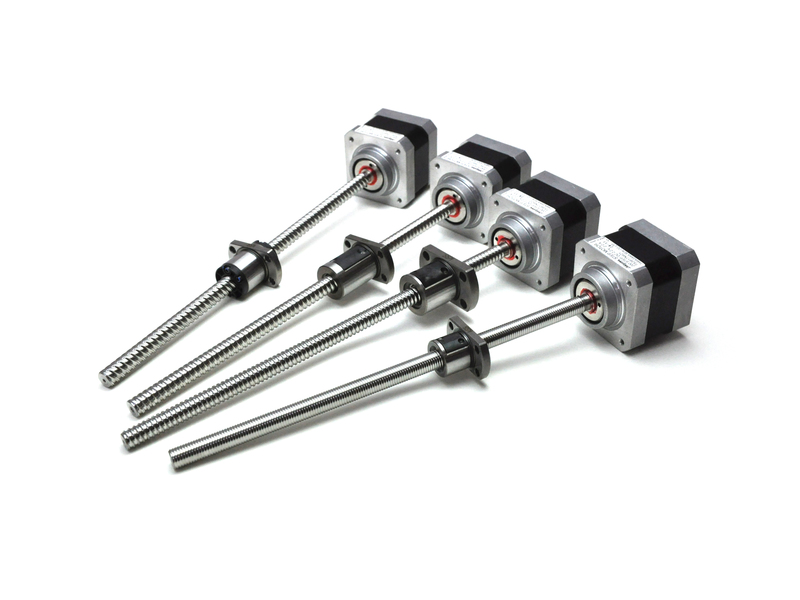

●Ct7級滾珠螺桿和2相步進馬達直接連結，為輕巧大眾化之商品。
●滾珠螺桿軸心即為馬達軸心的理想構造。
●由於馬達與滾珠螺桿直接連結，省去了聯軸器，可節省軸向空間，迴轉誤差也極少發生。
●建議使用2相步進馬達用的專用驅動器。
●可對應軸端追加工，提供多樣行程。
●另有專用支持座可穩固安裝支持側。
●亦有螺帽固定架及馬達固定架等配件可選擇。
●規格表
| 型式 | 螺桿軸徑 | 導程 | 行程 | 每一脈波的移動量 | 參考推力值 | 質量 |
| （mm） | （mm） | （mm） | （μm） | （N） | （g） | |
| 2TMB0801 | φ8 | 1 | 150 | 5 | 75 | 350 |
| 2TMB0802 | φ8 | 2 | 150 | 10 | 100 | 400 |
| 2TMB0805 | φ8 | 5 | 150 | 25 | 50 | 400 |
| 2TMB0812 | φ8 | 12 | 150 | 60 | 25 | 400 |
| 重覆定位精度（參考值） | max.±0.01mm |
| 失步誤差值（參考值） | max.±0.01mm |
※ 重覆定位精度及失步誤差值為組裝於本公司驅動裝置時之測試值。實際數值請與我們聯絡。
註1）1脈波的移動量為全步進角的數值。
註2）加減速率請以50ms/kHz或以上為標準值。
註3）參考推力會因運轉條件而異，詳情請與我們聯絡。
●馬達規格表
| 型式 | 馬達尺寸 | 額定電壓 | 額定電流 | 繞線電阻 | 保持轉矩 | 轉子慣量 |
| （mm） | （V） | （A/相） | （Ω） | （Nm） | （g‧cm 2） | |
| 2TMB0801 | □42 | DC 2.2 | 2 | 1.1 | 0.24 | 42 |
| 2TMB0802 | □42 | DC 2.2 | 2 | 1.1 | 0.24 | 42 |
| 2TMB0805 | □42 | DC 2.2 | 2 | 1.1 | 0.24 | 42 |
| 2TMB0812 | □42 | DC 2.2 | 2 | 1.1 | 0.24 | 42 |
| 驅動方式 | 2相雙極 |
| 基本步進角 | 1.8° |
註）轉子慣量含滾珠螺桿軸心的值。
●馬達特性
■測試條件
驅動器：製造商標準機
輸入電壓：DC24V
設定電流：2.0A
註）馬達特性會因驅動器和運轉條件而異。
●示意圖 / Schematic
●軸端追加工和端部支持座
KSS 2相轉造MoBo為標準庫存品，為因應較短行程(全長)需求，可提供軸桿裁切以及軸端追加工。(如圖)
請注意軸端加工並無C型扣環溝槽加工。KSS備有C型扣環專用支持座，歡迎選購。
追加工的最小長度(如上圖所示)為150mm(除追加工處)。長度小於150mm的場合通常都是懸臂式的使用方式。若需支持端做C型扣環加工或長度小於150mm(除追加工處)時屬客製品，請與我們聯絡。
關於專用支持座形狀、尺寸，特殊品部份請與我們聯絡。
| 型號 | 2D檔下載 | |
|---|---|---|
| 2TMB0801 | 2TMB0801.pdf | |
| 2TMB0802 | 2TMB0802.pdf | |
| 2TMB0805 | 2TMB0805.pdf | |
| 2TMB0812 | 2TMB0812.pdf |
