MB系列
產品描述
N/A
產品規格
- 品牌：KSS
- 分類：滾珠螺桿
- 子分類：馬達直結型滾珠螺桿MOBO
- 螺桿精度：
- 重複定位精度（參考值）：
●特色

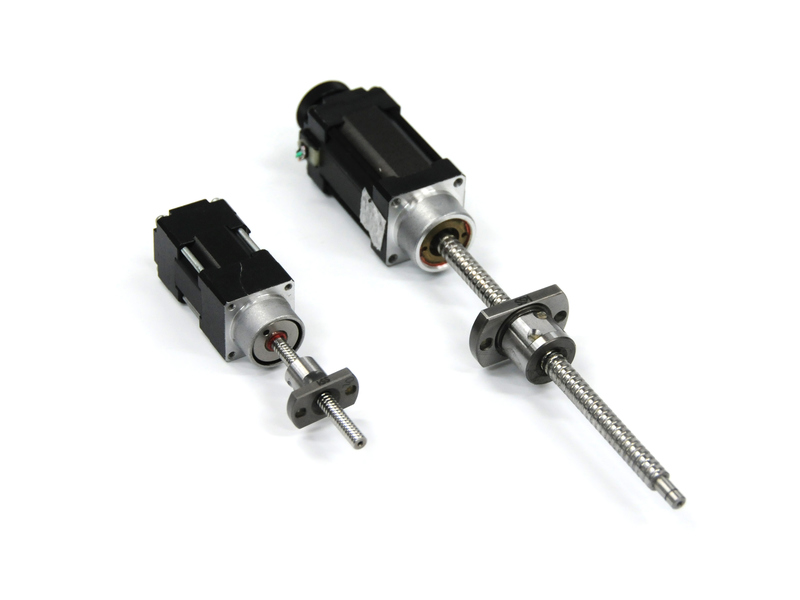

●C3級滾珠螺桿和5相步進馬達直接連結，最適用於高精度定位。
●滾珠螺桿軸心即為馬達迴轉軸心的理想構造。
●由於馬達與滾珠螺桿直接連結，省去了聯軸器，可節省軸向空間，也能減少失步誤差的發生。
●建議使用5相步進馬達用的專用驅動器。
●亦有螺帽固定架及馬達固定架等配件可選擇。
●規格表
| 型式 | 螺桿軸徑 | 導程 | 行程 | 每一脈波 的移動量 | 參考推力值 | 質量 |
| （mm） | （mm） | （mm） | （µm） | （N） | （g） | |
| MB04005A | φ4 | 0.5 | 20 | 1 | 10 | 84 |
| MB0401A | φ4 | 1 | 30 | 2 | 20 | 84 |
| MB0401 | φ4 | 1 | 30 | 2 | 50 | 100 |
| MB0601 | φ6 | 1 | 75 | 2 | 100 | 170 |
| MB0602 | φ6 | 2 | 75 | 4 | 50 | 180 |
| MB0801 | φ8 | 1 | 150 | 2 | 300 | 310 |
| MB0802 | φ8 | 2 | 150 | 4 | 150 | 320 |
※ 重覆定位精度及失步誤差值為組裝於本公司驅動裝置時之測試值。 實際數值請與我們聯絡。
| 重覆定位精度（參考值） | max.±0.005mm |
| 失步誤差值（參考值） | max.±0.005mm |
註1）1脈波的移動量為全步進角的數值。
註2）加減速率請以20ms/kHz或以上為標準值。
註3）參考推力會因運轉條件而異，詳情請與我們聯絡。
●馬達規格表
| 型式 | 馬達尺寸 | 額定電壓 | 額定電流 | 繞線電阻 | 保持轉矩 | 轉子慣量 |
| （mm） | （V） | （A/相） | （Ω） | （Nm） | （g‧cm2 ） | |
| MB04005A | □20 | DC 1.05 | 0.75 | 1.4 | 0.01 | 3.9 |
| MB0401A | □20 | DC 1.05 | 0.75 | 1.4 | 0.01 | 3.9 |
| MB0401 | □24 | DC 0.83 | 0.75 | 1.1 | 0.018 | 4.2 |
| MB0601 | □24 | DC 1.28 | 0.75 | 1.7 | 0.028 | 8.9 |
| MB0602 | □24 | DC 1.28 | 0.75 | 1.7 | 0.028 | 8.9 |
| MB0801 | □42 | DC 1.28 | 0.75 | 1.7 | 0.128 | 41 |
| MB0802 | □42 | DC 1.28 | 0.75 | 1.7 | 0.128 | 41 |
註1）基本步進角為0.72°。
註2）轉子慣量含滾珠螺桿軸心的值。
●馬達特性
註1）基本步進角為0.72°。
註2）轉子慣量含滾珠螺桿軸心的值。
■測試條件
驅動器：製造商標準機
輸入電壓：DC24V
設定電流：0.75A
註1）馬達特性會因驅動器和運轉條件而異。
| 型號 | 2D檔下載 | |
|---|---|---|
| MB04005A | MB04005A.pdf | |
| MB0401A | MB0401A.pdf | |
| MB0401 | MB0401.pdf | |
| MB0601 | MB0601.pdf | |
| MB0602 | MB0602.pdf | |
| MB0801 | MB0801.pdf | |
| MB0802 | MB0802.pdf |
