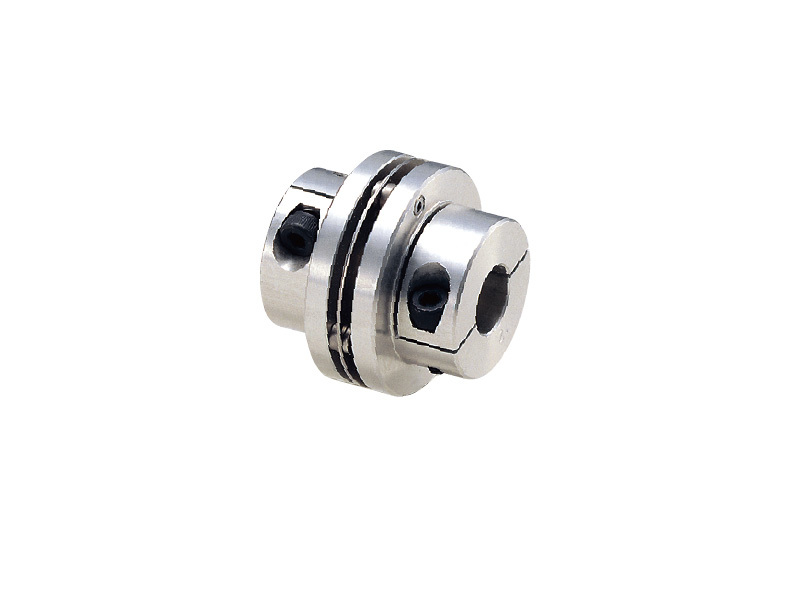

MHS
●簧片型撓性聯軸器。
●不鏽鋼簧片聯軸器可容許偏心、偏角及軸向偏差。
- 品牌：NBK
- 分類：聯軸器
- 子分類：簧片型
- 鎖緊方式：夾緊型
- 馬達類型：步進馬達, 通用馬達
- 特性：零背隙
尺寸
型 號 | A | L | W | C | s1 | F | G | M | 螺栓鎖緊扭矩 （N· m） |
MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 |
MHS-40C | 40 | 16.5 | 38 | 28 | 12 | 6 | 10.5 | M4 | 2.5 |
MHS-50C | 50 | 19.4 | 44 | 39 | 15 | 7 | 14.75 | M5 | 7 |
MHS-63C | 63 | 22.3 | 50 | 45 | 18 | 8 | 17 | M6 | 12 |
型號 | 標準孔徑 D1-D2 | |||||||||||
6 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 25 | |
MHS-32C | ● | ● | ● |
|
|
|
|
|
|
|
|
|
MHS-40C |
| ● | ● | ● | ● | ● |
|
|
|
|
|
|
MHS-50C |
|
|
|
| ● | ● | ● | ● | ● | ● | ● |
|
MHS-63C |
|
|
|
|
|
| ● | ● | ● | ● | ● | ● |
● 所有產品皆附有內六角螺栓。
● 軸心公差建議為h6或h7。
● 安裝到D Cut時，請注意軸的D Cut面位置。
性能
型號 | 最大孔徑 （mm） | 常用扭矩＊1 （N· m） | 最大扭矩＊1 （N· m） | 最大轉速 （min-1） | 慣性力矩＊2 （kg· m2） | 靜態扭轉剛性 （N · m/rad） | 偏心 （mm） | 偏角 （°） | 軸向偏差 （mm） | 質量＊2 （g） |
MHS-32C | 10 | 2 | 4 | 19000 | 4.5×10-6 | 1300 | 0.02 | 1 | ±0.2 | 38 |
MHS-40C | 14 | 4 | 8 | 15000 | 1.2×10-5 | 2800 | 0.02 | 1 | ±0.2 | 66 |
MHS-50C | 20 | 7.5 | 15 | 12000 | 3.7×10-5 | 3700 | 0.02 | 1 | ±0.2 | 120 |
MHS-63C | 25 | 10 | 20 | 10000 | 8.4×10-5 | 5000 | 0.02 | 1 | ±0.2 | 190 |
＊1 無須根據負荷變化修正常用扭矩和最大扭矩。
＊2 最大孔徑時的數值。

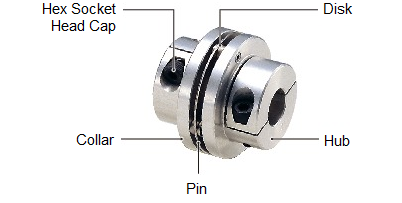

構造
●挾持型
材質、表面處理
符合環保標準
| MHS |
軸套 | A2017 陽極處理 |
簧片 | SUS301 |
固定銷 | SUS303 |
軸環 | SUS303 |
內六角螺栓 | SCM435 四氧化三鐵保護膜(黑) |
適用馬達
| MHS |
伺服馬達 | - |
步進馬達 | ◎ |
一般常用馬達 | ◎ |
◎：特優 ○：優
特性
| MHS |
零背隙 | ◎ |
容許誤差調整 | 〇 |
◎：特優 ○：優
應用
線性模組/XY軸平台
靜態扭轉剛性的比較（簧片型）
| 型號 | D1 D2 孔徑 | 2D檔下載 | |
|---|---|---|---|
| MHS-32C | MHS-32C.zip | MHS.pdf | |
| MHS-40C | MHS-40C.zip | MHS.pdf | |
| MHS-50C | MHS-50C.zip | MHS.pdf | |
| MHS-63C | MHS-63C.zip | MHS.pdf |
