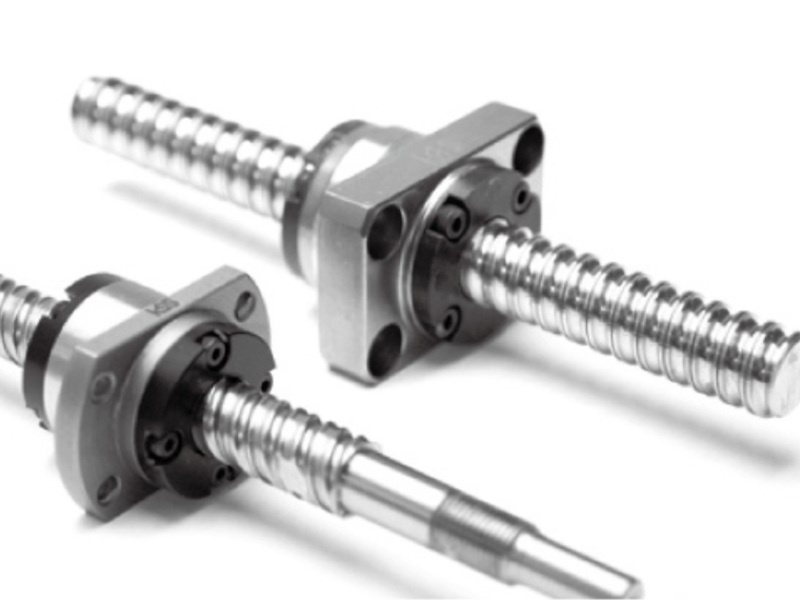

SR_SSR系列

Kss sr 01
產品描述

N/A

產品規格
  • 品牌:KSS
  • 分類:滾珠螺桿
  • 子分類:滾珠螺桿
  • 螺桿精度:C7,C10
  • 重複定位精度(參考值):

●精度等級和軸向間隙

SR系列(轉造級滾珠螺桿標準庫存品)及SSR系列(不鏽鋼轉造級滾珠螺桿標準庫存品)的精度等級有JIS Ct7和JIS Ct10級兩種。軸向間隙根據精度等級不同備有0.020mm以下(Ct7)及0.050mm以下(Ct10)兩種。

●材質和表面硬度

SR系列(轉造級滾珠螺桿標準庫存品)及SSR系列(不鏽鋼轉造級滾珠螺桿標準庫存品)的材質和表面硬度如下所示。

產品類別

材質

熱處理

螺桿部表面硬度

轉造級滾珠螺桿(SR系列)

螺桿 : SCM415、S55C、SUJ2

滲碳淬火或高週波淬火、回火

HRC58以上

螺帽 : SCM415

滲碳淬火

不鏽鋼轉造級滾珠螺桿(SSR系列)

螺桿 : SUS441C

高週波淬火

HRC55以上

螺帽 : SUS440C

真空淬火


●潤滑

為防止生鏽,對軸端未進行加工的SR系列(轉造級滾珠螺桿標準庫存品)及SSR系列(不鏽鋼轉造級滾珠螺桿標準庫存品)產品均塗抹上防鏽油。由於防鏽油不具備潤滑性,因此在使用前請另行塗抹潤滑劑。如無特殊指定,建議使用KSS原裝潤滑油脂MSG No.2。

●精密轉造級滾珠螺桿

現已可製作高精度(JIS C5)之轉造級滾珠螺桿PSR/PSRT系列。

●其他

SR系列(轉造級滾珠螺桿標準庫存品)及SSR系列(不鏽鋼轉造級滾珠螺桿標準庫存品)的軸端形狀未進行標準化。聯繫本公司進行追加工時,請客戶提供圖面。
此外,固定側軸端大於螺桿軸徑的台階形轉造級滾珠螺桿(請參照下圖)也實現了產品系列化,詳情請與我們聯絡。


型號 2D檔下載 PDF
SR0401-250R250C7 SR0401.pdf
SR0401-250R250C10 SR0401.pdf
SR0401K-100R100C7 SR0401K.pdf
SR0401K-100R100C10 SR0401K.pdf
SR0402-250R250C7 SR0402.pdf
SR0402-250R250C10 SR0402.pdf
SR0504-250R250C7 SR0504.pdf
SR0504-250R250C10 SR0504.pdf
SR0601-300R300C7 SR0601.pdf
SR0601-300R300C10 SR0601.pdf
SR0601K-200R200C7 SR0601K-200R200C7.zip SR0601K.pdf
SR0601K-200R200C10 SR0601K-200R200C10.zip SR0601K.pdf
SR0602-300R300C7 SR0602.pdf
SR0602-300R300C10 SR0602.pdf
SR0606-300R300C7 SR0606.pdf
SR0606-300R300C10 SR0606.pdf
SR0610-300R300C7 SR0610.pdf
SR0610-300R300C10 SR0610.pdf
SR0801-400R400C7 SR0801.pdf
SR0801-400R400C10 SR0801.pdf
SR0801K-230R230C7 SR0801K-230R230C7.zip SR0801K.pdf
SR0801K-230R230C10 SR0801K-230R230C10.zip SR0801K.pdf
SR0802-400R400C7 SR0802.pdf
SR0802-400R400C10 SR0802.pdf
SR0802K-230R230C7 SR0802K-230R230C7.zip SR0802K.pdf
SR0802K-230R230C10 SR0802K-230R230C10.zip SR0802K.pdf
SR0802.5-400R400C7 SR0802.5.pdf
SR0802.5-400R400C10 SR0802.5.pdf
SR0805-400R400C7 SR0805.pdf
SR0805-400R400C10 SR0805.pdf
SR0808-400R400C7 SR0808.pdf
SR0808-400R400C10 SR0808.pdf
SR0810-400R400C7 SR0810.pdf
SR0810-400R400C10 SR0810.pdf
SR0812-400R400C7 SR0812.pdf
SR0812-400R400C10 SR0812.pdf
SR1002-400R400C7 SR1002-400R400C7.zip SR1002.pdf
SR1002-400R400C10 SR1002-400R400C10.zip SR1002.pdf
SR1002K-230R230C7 SR1002K-230R230C7.zip SR1002K.pdf
SR1002K-230R230C10 SR1002K-230R230C10.zip SR1002K.pdf
SR1004-450R450C7 SR1004.pdf
SR1004-450R450C10 SR1004.pdf
SR1005-450R450C7 SR1005-450R450C7.zip SR1005.pdf
SR1005-450R450C10 SR1005-450R450C10.zip SR1005.pdf
SR1010-450R450C7 SR1010.pdf
SR1010-450R450C10 SR1010.pdf
SR1015-450R450C7 SR1015-450R450C7.zip SR1015.pdf
SR1015-450R450C10 SR1015-450R450C10.zip SR1015.pdf
SR1020-450R450C7 SR1020.pdf
SR1020-450R450C10 SR1020.pdf
SR1202-450R450C7 SR1202-450R450C7.zip SR1202.pdf
SR1202-450R450C10 SR1202-450R450C10.zip SR1202.pdf
SR1202K-280R280C7 SR1202K-280R280C7.zip SR1002K.pdf
SR1202K-280R280C10 SR1202K-280R280C10.zip SR1202K.pdf
SR1210-450R450C7 SR1210.pdf
SR1210-450R450C10 SR1210.pdf
SR1402-500R500C7 SR1402-500R500C7.zip SR1402.pdf
SR1402-500R500C10 SR1402-500R500C10.zip SR1402.pdf
SR1404-500R500C7 SR1404-500R500C7.zip SR1404.pdf
SR1404-500R500C10 SR1404-500R500C10.zip SR1404.pdf
SR1505-1000R1000C7 SR1505-1000R1000C7.zip SR1505.pdf
SR1505-1000R1000C10 SR1505-1000R1000C10.zip SR1505.pdf
SR1510-1000R1000C7 SR1510.pdf
SR1510-1000R1000C10 SR1510.pdf
SR1520-1000R1000C7 SR1520-1000R1000C7.zip SR1520.pdf
SR1520-1000R1000C10 SR1520-1000R1000C10.zip SR1520.pdf
SSR0601-300C7 SSR0601-300C7.zip SSR0601.pdf
SSR0601-300C10 SSR0601-300C10.zip SSR0601.pdf
SSR0801-400C7 SSR0801-400C7.zip SSR0801.pdf
SSR0801-400C10 SSR0801-400C10.zip SSR0801.pdf
SSR0802-400C7 SSR0802-400C7.zip SSR0802.pdf
SSR0802-400C10 SSR0802-400C10.zip SSR0802.pdf
SSR1002-400C7 SSR1002-400C7.zip SSR1002.pdf
SSR1002-400C10 SSR1002-400C10.zip SSR1002.pdf
