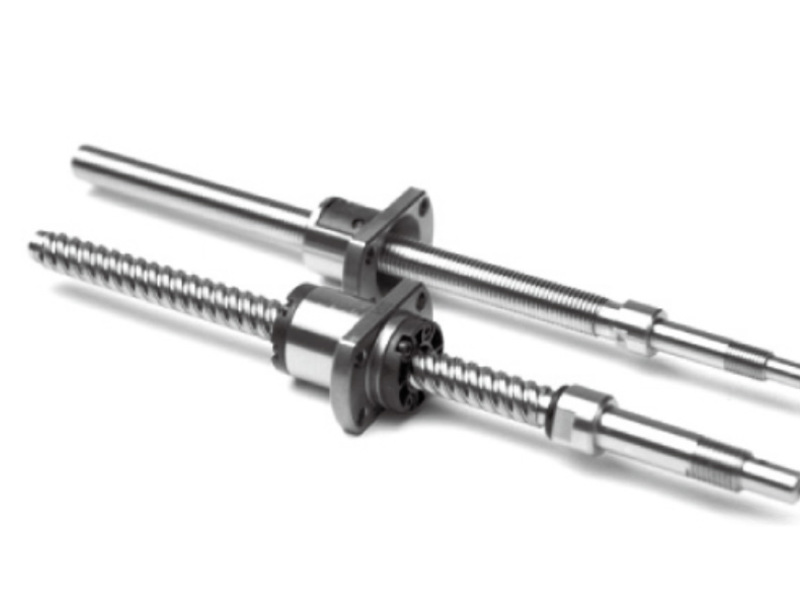

●特點
●粗軸端直徑的設計,故可配合客戶選用之軸承,進行軸端加工。
●與研磨級滾珠螺桿(切削加工品)的標準軸端形狀具有可互換性。
●與插入軸環相比,穩定性更高。
●未加工軸端的滾珠螺桿備有庫存品,提高了設計的自由度。
●也可提供具有防鏽功能的不鏽鋼滾珠螺桿。
●與傳統產品的比較
***軸徑φ10mm產品的比較
●精度等級和軸向間隙
SRT/SSRT系列的精度等級有Ct7和Ct10級(JIS B-1192)。軸向間隙根據精度等級不同備有0.020mm以下(Ct7)及0.050mm以下(Ct10)兩種。
●材質和表面硬度
SRT/SSRT系列的材質和表面硬度如下所示。
產品類別 | 材質 | 熱處理 | 螺桿部表面硬度 |
轉造級滾珠螺桿(SRT系列) | 螺桿 : SCM415、S55C | 滲碳淬火或高週波淬火 | HRC58以上 |
螺帽 : SCM415 | 滲碳淬火 | ||
不鏽鋼轉造級滾珠螺桿(SSRT系列) | 螺桿 : SUS440C | 高週波淬火 | HRC55以上 |
螺帽 : SUS440C | 真空淬火 |
●精密轉造級滾珠螺桿
如今精密轉造級滾珠螺桿已可製作高精度(JIS C5)PSR/PSRT系列。
●潤滑
為防止生鏽,對軸端未進行加工的SRT/SSRT系列產品均塗抹上防鏽油。由於防鏽油不具備潤滑性,因此在使用前請另行塗抹潤滑劑。如無特殊指定,建議使用KSS原裝潤滑油脂(MSG No.2)。
型號 | 2D檔下載 | |
---|---|---|
SRT0401-096R155C7 | SRT0401-096R155C7.zip | SRT0401.pdf |
SRT0401-216R275C7 | SRT0401-216R275C7.zip | SRT0401.pdf |
SRT0401-096R155C10 | SRT0401-096R155C10.zip | SRT0401.pdf |
SRT0401-216R275C10 | SRT0401-216R275C10.zip | SRT0401.pdf |
SRT0401K-76R115C7 | SRT0401K.pdf | |
SRT0401K-76R115C10 | SRT0401K.pdf | |
SRT0402-096R155C7 | SRT0402-096R155C7.zip | SRT0402.pdf |
SRT0402-216R275C7 | SRT0402-216R275C7.zip | SRT0402.pdf |
SRT0402-096R155C10 | SRT0402-096R155C10.zip | SRT0402.pdf |
SRT0402-216R275C10 | SRT0402-216R275C10.zip | SRT0402.pdf |
SRT0504-096R155C7 | SRT0504-096R155C7.zip | SRT0504.pdf |
SRT0504-216R275C7 | SRT0504-216R275C7.zip | SRT0504.pdf |
SRT0504-096R155C10 | SRT0504-096R155C10.zip | SRT0504.pdf |
SRT0504-216R275C10 | SRT0504-216R275C10.zip | SRT0504.pdf |
SRT0601-146R220C7 | SRT0601.pdf | |
SRT0601-261R335C7 | SRT0601-261R335C7.zip | SRT0601.pdf |
SRT0601-146R220C10 | SRT0601.pdf | |
SRT0601-261R335C10 | SRT0601-261R335C10.zip | SRT0601.pdf |
SRT0601K-91R135C7 | SRT0601K.pdf | |
SRT0601K-91R135C10 | SRT0601K.pdf | |
SRT0602-146R220C7 | SRT0602.pdf | |
SRT0602-261R335C7 | SRT0602.pdf | |
SRT0602-146R220C10 | SRT0602.pdf | |
SRT0602-261R335C10 | SRT0602.pdf | |
SRT0606-146R220C7 | SRT0606.pdf | |
SRT0606-261R335C7 | SRT0606-261R335C7.zip | SRT0606.pdf |
SRT0606-146R220C10 | SRT0606.pdf | |
SRT0606-261R335C10 | SRT0606-261R335C10.zip | SRT0606.pdf |
SRT0610-146R220C7 | SRT0610.pdf | |
SRT0610-261R335C7 | SRT0610-261R335C7.zip | SRT0610.pdf |
SRT0610-146R220C10 | SRT0610.pdf | |
SRT0610-261R335C10 | SRT0610-261R335C10.zip | SRT0610.pdf |
SRT0801-196R270C7 | SRT0801.pdf | |
SRT0801-356R430C7 | SRT0801.pdf | |
SRT0801-196R270C10 | SRT0801.pdf | |
SRT0801-356R430C10 | SRT0801.pdf | |
SRT0801K-171R220C7 | SRT0801K.pdf | |
SRT0801K-171R220C10 | SRT0801K.pdf | |
SRT0802-196R270C7 | SRT0802.pdf | |
SRT0802-356R430C7 | SRT0802.pdf | |
SRT0802-196R270C10 | SRT0802.pdf | |
SRT0802-356R430C10 | SRT0802.pdf | |
SRT0802K-171R220C7 | SRT0802K.pdf | |
SRT0802K-171R220C10 | SRT0802K.pdf | |
SRT0802.5-196R270C7 | SRT0802.5.pdf | |
SRT0802.5-356R430C7 | SRT0802.5.pdf | |
SRT0802.5-196R270C10 | SRT0802.5.pdf | |
SRT0802.5-356R430C10 | SRT0802.5.pdf | |
SRT0805-196R270C7 | SRT0805.pdf | |
SRT0805-356R430C7 | SRT0805.pdf | |
SRT0805-196R270C10 | SRT0805.pdf | |
SRT0805-356R430C10 | SRT0805.pdf | |
SRT0808-196R270C7 | SRT0808.pdf | |
SRT0808-356R430C7 | SRT0808.pdf | |
SRT0808-196R270C10 | SRT0808.pdf | |
SRT0808-356R430C10 | SRT0808.pdf | |
SRT0812-196R270C7 | SRT0812.pdf | |
SRT0812-356R430C7 | SRT0812.pdf | |
SRT0812-196R270C10 | SRT0812.pdf | |
SRT0812-356R430C10 | SRT0812.pdf | |
SRT1002-196R270C7 | SRT1002.pdf | |
SRT1002-396R470C7 | SRT1002.pdf | |
SRT1002-196R270C10 | SRT1002.pdf | |
SRT1002-396R470C10 | SRT1002.pdf | |
SRT1002K-201R260C7 | SRT1002K.pdf | |
SRT1002K-201R260C10 | SRT1002K.pdf | |
SRT1005-196R270C7 | SRT1005.pdf | |
SRT1005-396R470C7 | SRT1005.pdf | |
SRT1005-196R270C10 | SRT1005.pdf | |
SRT1005-396R470C10 | SRT1005.pdf | |
SRT1010-196R270C7 | SRT1010.pdf | |
SRT1010-396R470C7 | SRT1010.pdf | |
SRT1010-196R270C10 | SRT1010.pdf | |
SRT1010-396R470C10 | SRT1010.pdf | |
SRT1015-196R270C7 | SRT1015.pdf | |
SRT1015-396R470C7 | SRT1015.pdf | |
SRT1015-196R270C10 | SRT1015.pdf | |
SRT1015-396R470C10 | SRT1015.pdf | |
SRT1020-196R270C7 | SRT1020.pdf | |
SRT1020-396R470C7 | SRT1020.pdf | |
SRT1020-196R270C10 | SRT1020.pdf | |
SRT1020-396R470C10 | SRT1020.pdf | |
SRT1202-196R270C7 | SRT1202.pdf | |
SRT1202-396R470C7 | SRT1202.pdf | |
SRT1202-196R270C10 | SRT1202.pdf | |
SRT1202-396R470C10 | SRT1202.pdf | |
SRT1202K-271R335C7 | SRT1202K.pdf | |
SRT1202K-271R335C10 | SRT1202K.pdf | |
SRT1210-196R270C7 | SRT1210.pdf | |
SRT1210-396R470C7 | SRT1210.pdf | |
SRT1210-196R270C10 | SRT1210.pdf | |
SRT1210-396R470C10 | SRT1210.pdf | |
SSRT0601-146R220C7 | SSRT0601.pdf | |
SSRT0601-261R335C7 | SSRT0601.pdf | |
SSRT0601-146R220C10 | SSRT0601.pdf | |
SSRT0601-261R335C10 | SSRT0601.pdf | |
SSRT0801-196R270C7 | SSRT0601.pdf | |
SSRT0801-356R430C7 | SSRT0801.pdf | |
SSRT0801-196R270C10 | SSRT0801.pdf | |
SSRT0801-356R430C10 | SSRT0801.pdf | |
SSRT0802-196R270C7 | SSRT0802.pdf | |
SSRT0802-356R430C7 | SSRT0802.pdf | |
SSRT0802-196R270C10 | SSRT0802.pdf | |
SSRT0802-356R430C10 | SSRT0802.pdf | |
SSRT1002-196R270C7 | SSRT1002.pdf | |
SSRT1002-396R470C7 | SSRT1002.pdf | |
SSRT1002-196R270C10 | SSRT1002.pdf | |
SSRT1002-396R470C10 | SSRT1002.pdf |
